Ligar com um cabo HDMI

Ligue a TV e o dispositivo externo (consola de videojogos, leitor de DVD, etc.) com um cabo HDMI e desfrute de um som profundo e rico.

Ligar um dispositivo externo através de HDMI A

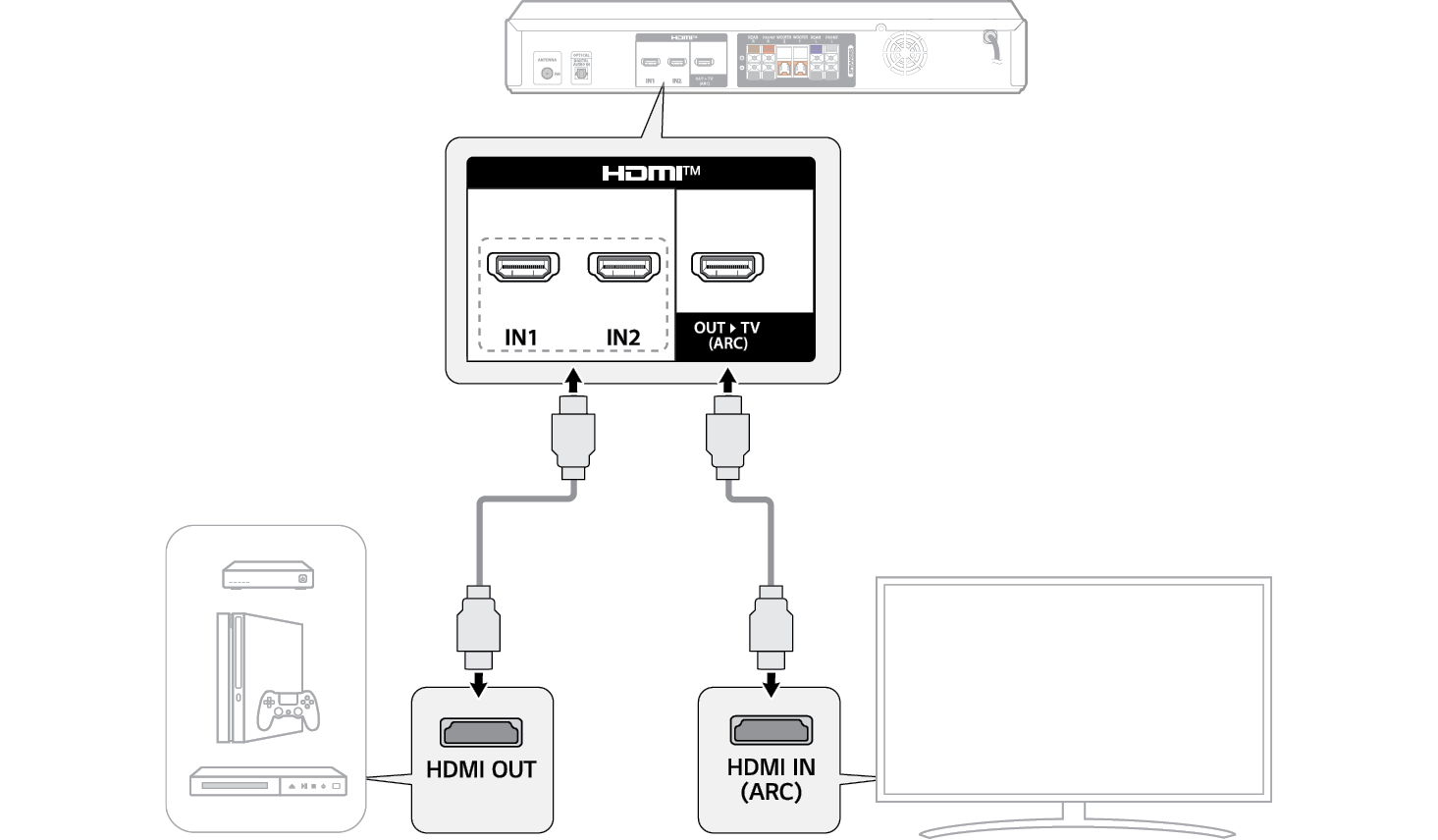

  1. a Ligue um dispositivo externo, tal como um leitor de DVD ou Blu-ray. Conforme a imagem abaixo, ligue o terminal HDMI OUT do dispositivo ao terminal HDMI™ IN1 ou IN2 na parte traseira do recetor.
  2. b Com o cabo HDMI, ligue o terminal HDMI™ OUT dTV (ARC) na parte traseira do recetor ao terminal HDMI IN (ARC) na TV.

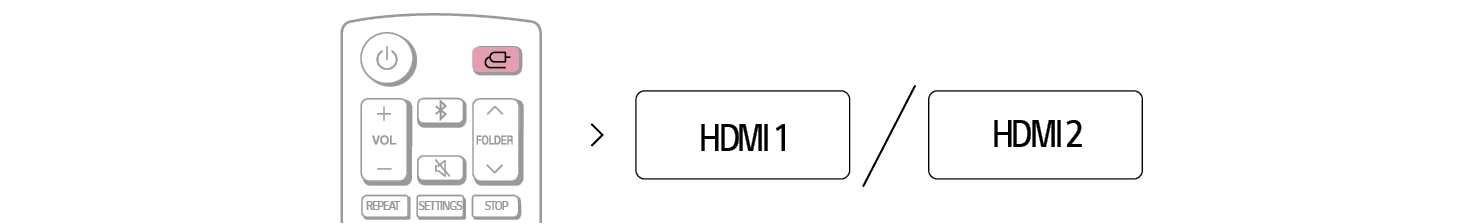

  1. c Prima repetidamente o botão Função 5153.png até "HDMI1" ou "HDMI2" aparecer na apresentação de estado.



  1. d Quando o dispositivo externo está ligado corretamente ao produto, pode ouvir o som do dispositivo.


5202.png Nota
  • • Verifique as definições de saída de áudio no menu Definições do seu dispositivo externo (por exemplo, leitor Blu-ray ou TV). A saída de áudio deve ser definida para [No encoding], [Bitstream], [Auto] ou [Pass through]. Para mais informações sobre como definir a saída, consulte o manual do utilizador do dispositivo externo.
  • • Utilize um cabo certificado com o logótipo HDMI.

Ligar um dispositivo externo através de HDMI B

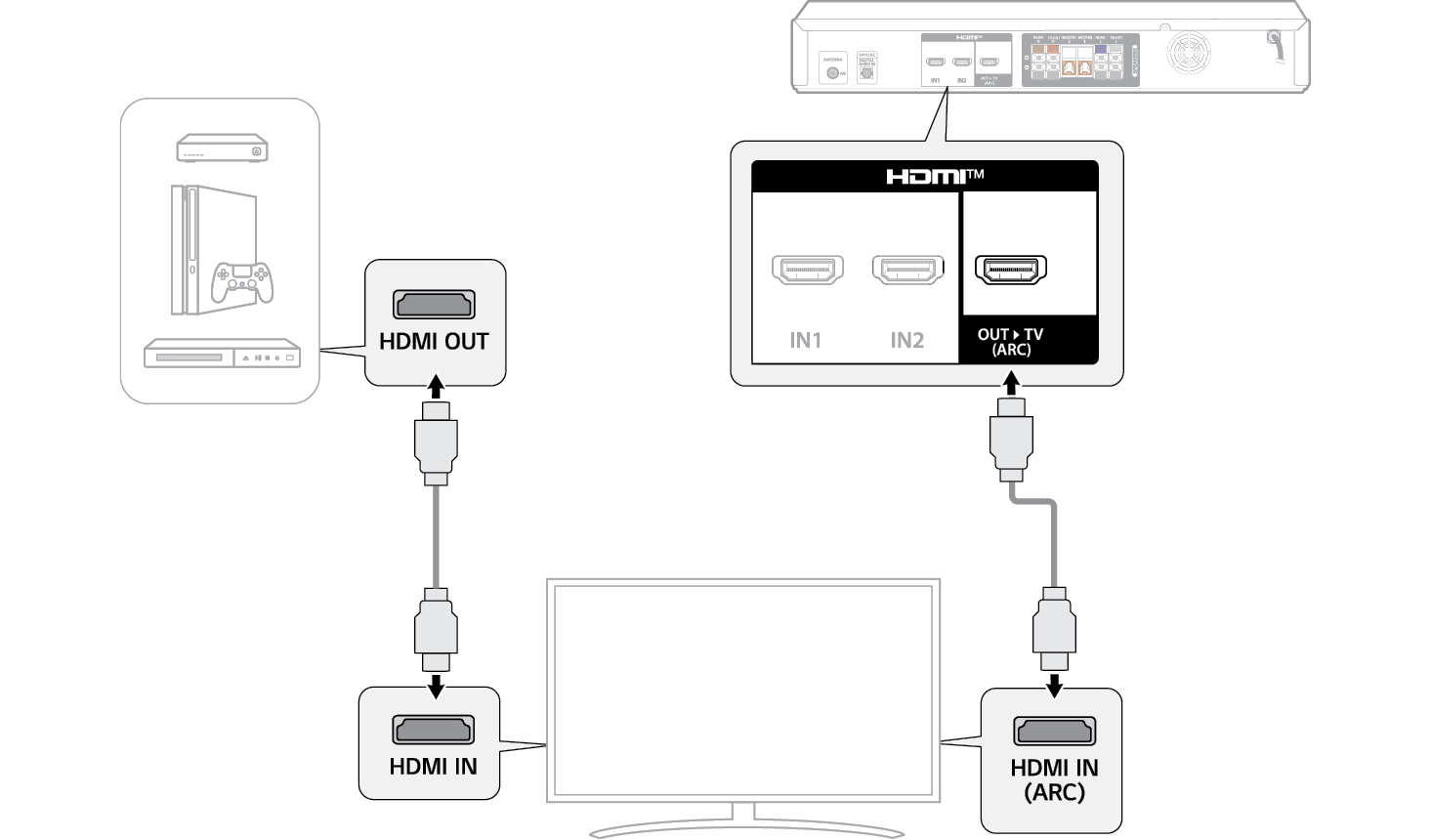

  1. a Ligue um dispositivo externo, tal como um leitor de DVD ou Blu-ray. Conforme a imagem abaixo, ligue o terminal HDMI OUT do dispositivo ao terminal HDMI IN da TV.
  2. b Com o cabo HDMI, ligue o terminal HDMI™ OUT dTV (ARC) na parte traseira do recetor ao terminal HDMI IN (ARC) da TV.

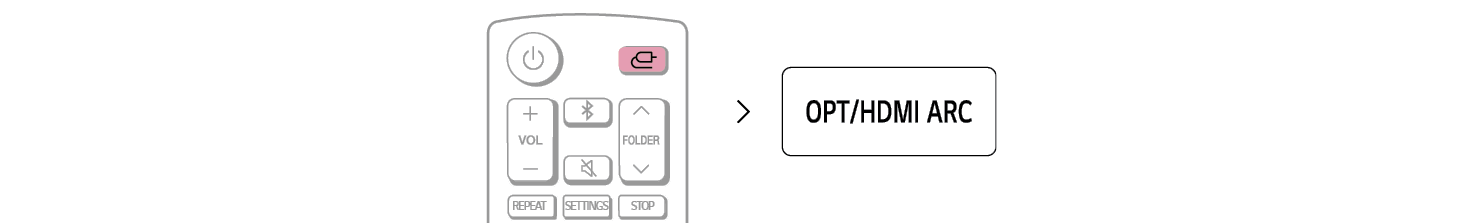

  1. c Prima repetidamente o botão Função 5232.png até "OPT/HDMI ARC" aparecer na apresentação de estado.



  1. d Quando o dispositivo externo está ligado corretamente ao produto, pode ouvir o som do dispositivo.


5270.png Nota
  • • Verifique as definições de saída de áudio no menu Definições do seu dispositivo externo (por exemplo, leitor Blu-ray ou TV). A saída de áudio deve ser definida para [No encoding], [Bitstream], [Auto] ou [Pass through]. Para mais informações sobre como definir a saída, consulte o manual do utilizador do dispositivo externo.
  • • Utilize um cabo certificado com o logótipo HDMI.
