Connexion à l’aide d’un câble HDMI

Connectez le téléviseur et un périphérique externe (console de jeu, lecteur DVD, etc.) à l’aide d’un câble HDMI et profitez d’un son riche et profond.

Connexion d’un périphérique externe par HDMI A

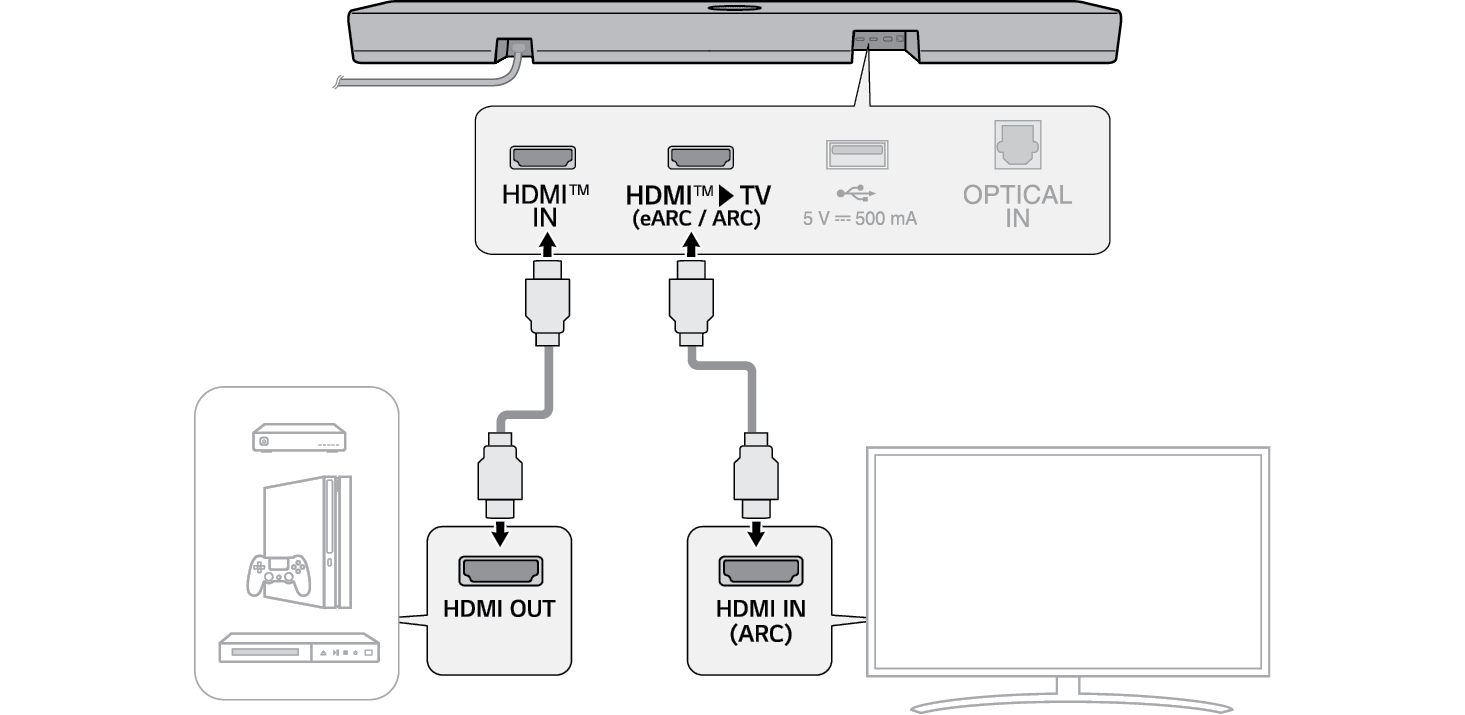

  1. a Connectez un périphérique externe tel qu’un décodeur, ou un lecteur DVD ou Blu-ray. En vous reportant à l’illustration ci-dessous, connectez la borne HDMI OUT du périphérique à la borne HDMI™ IN située à l’arrière de la barre de son.
  2. b À l’aide d’un câble HDMI, connectez la borne HDMI™ d TV (eARC / ARC) située à l’arrière de l’appareil à la borne HDMI IN (ARC) sur le téléviseur.

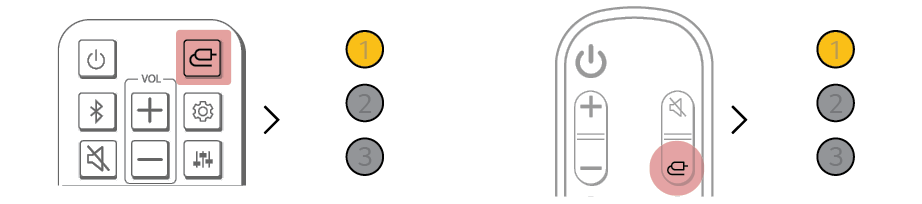

  1. c Appuyez sur le bouton Fonction 36106.png à plusieurs reprises jusqu’à ce que le voyant DEL1 s’allume en jaune doré.



  1. d Lorsque le périphérique externe est correctement connecté à l’appareil, vous pouvez écouter le son du périphérique.


14853.png Remarques
  • • Dolby Atmos® prend en charge une disposition audio en 3.1.1. Lorsque les haut-parleurs arrière sont connectés, les canaux 5.1.1 sont pris en charge.
  • • Veuillez vérifier les paramètres de sortie audio dans le menu Paramètres de votre périphérique externe (p. ex. lecteur Blu-ray ou téléviseur). La sortie audio doit être réglée sur [Pas d’encodage], [Flux binaire], [Auto] ou [Traversant]. Pour obtenir de plus amples renseignements sur la configuration de la sortie, consultez le manuel d’utilisation de votre périphérique externe.
  • • Utilisez un câble certifié portant le logo HDMI.

Connexion d’un périphérique externe par HDMI B

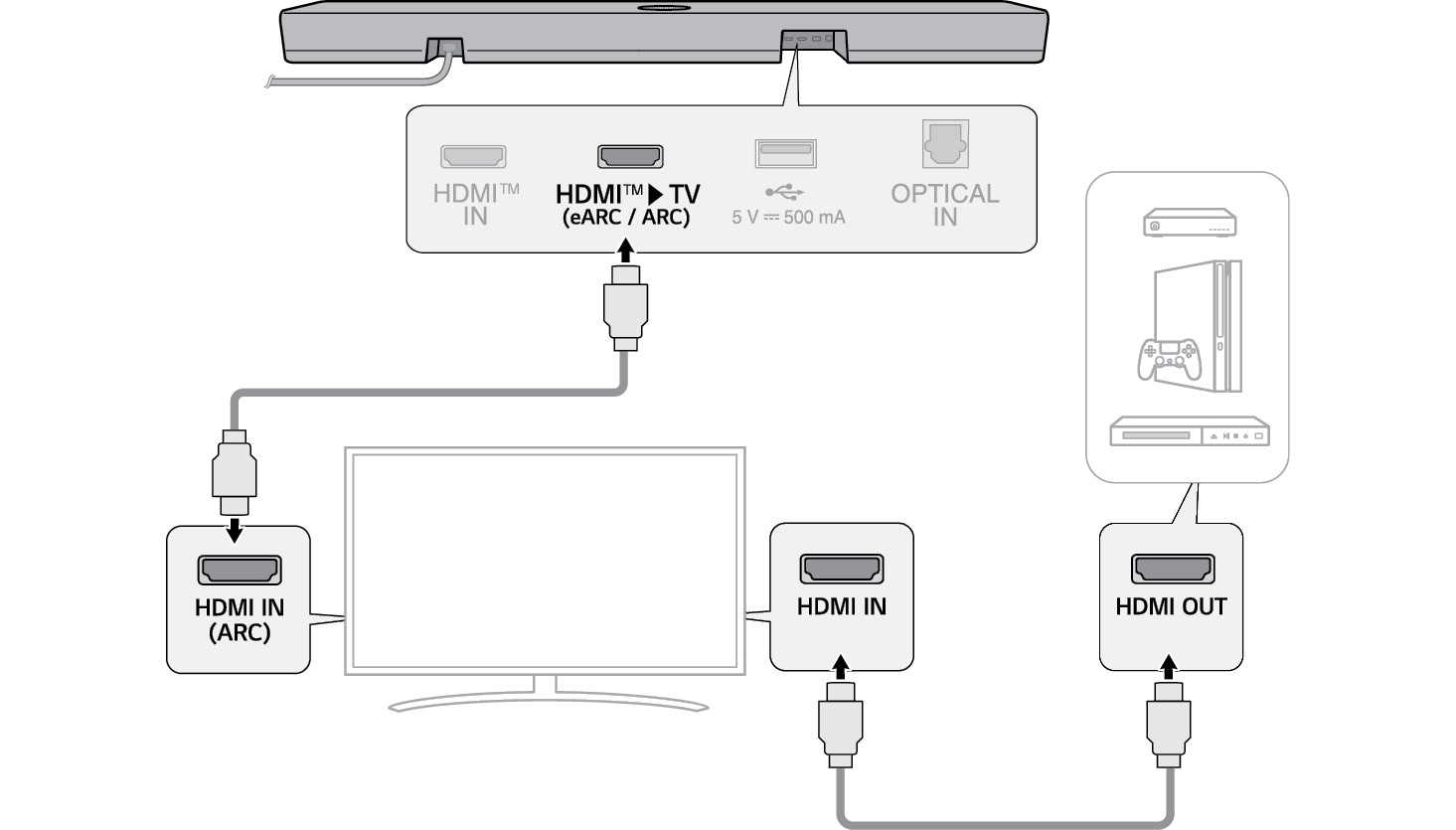

  1. a Connectez un périphérique externe tel qu’un décodeur, ou un lecteur DVD ou Blu-ray. En vous fiant à l’image ci-dessous, connectez la borne HDMI OUT du périphérique à la borne HDMI IN du téléviseur.
  2. b À l’aide d’un câble HDMI, connectez la borne HDMI™ d TV (eARC / ARC) à l’arrière de la barre de son à la borne HDMI IN (ARC) du téléviseur.

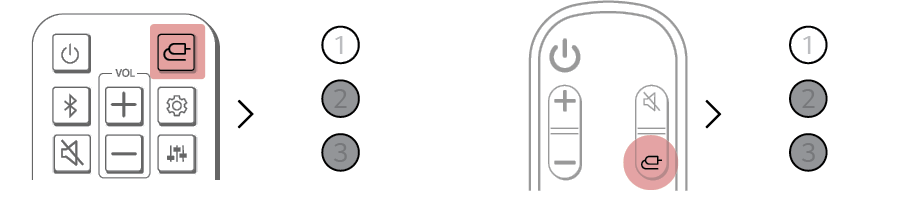

  1. c Appuyez sur le bouton Fonction 36070.png à plusieurs reprises jusqu’à ce que le voyant DEL1 s’allume en blanc.



  1. d Lorsque le périphérique externe est correctement connecté à l’appareil, vous pouvez écouter le son du périphérique.


25385.png Remarque

Il se peut qu’il n’y ait pas de son selon les caractéristiques du téléviseur connecté. Il est recommandé de connecter le périphérique externe directement à la barre de son. ([ Voir « Connexion d’un périphérique externe par HDMI A » à la page 39.)
