> Connexió a un dispositiu extern > Connexió amb un cable HDMI

Connexió amb un cable HDMI

Connecteu el televisor i el dispositiu extern (videoconsola, reproductor de DVD, etc.) amb un cable HDMI i gaudiu d’un so profund i intens.

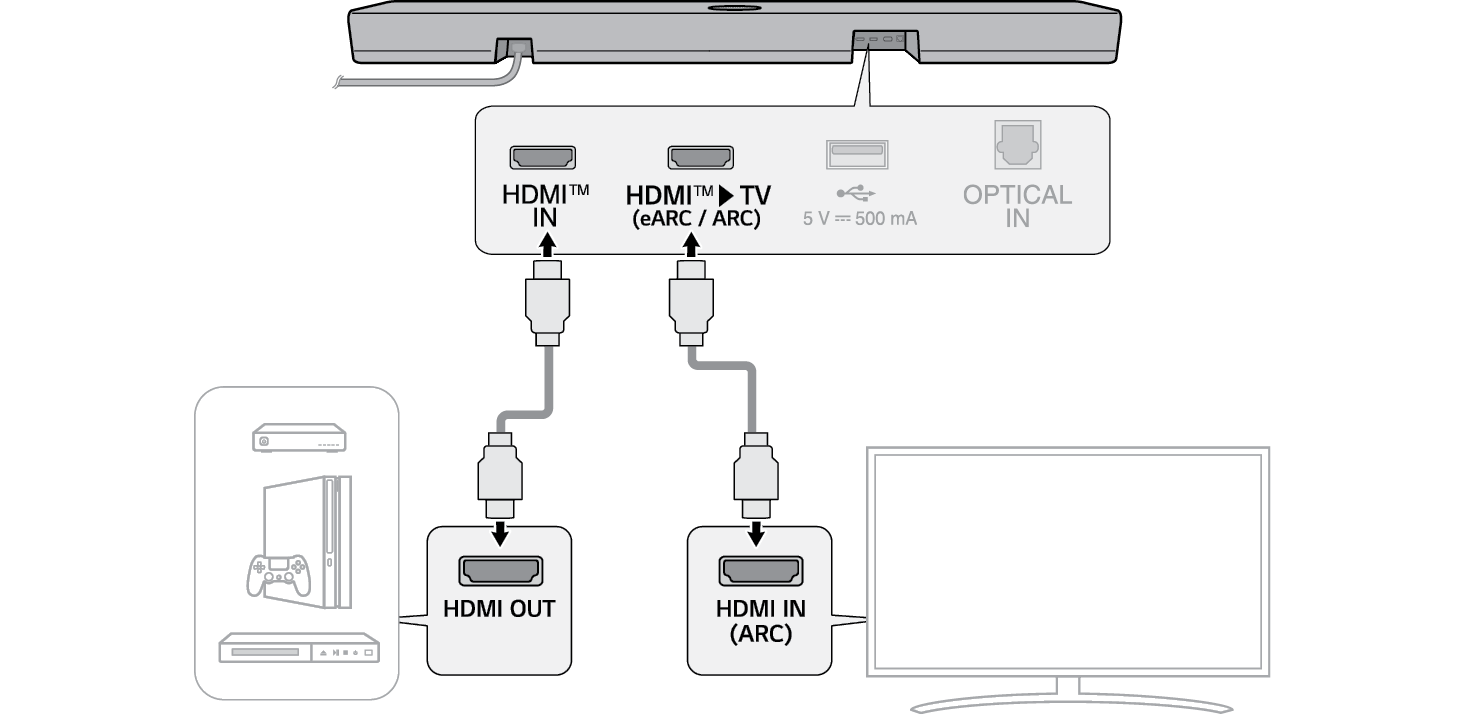

Connexió d’un dispositiu extern mitjançant HDMI A

  1. a Connecteu un dispositiu extern, com un descodificador d’internet o un reproductor de DVD o Blu-ray. Seguint la imatge de més avall, connecteu el terminal HDMI OUT del dispositiu al terminal HDMI™ IN de la part posterior del producte.
  2. b Amb el cable HDMI, connecteu el terminal HDMI™ d TV (eARC / ARC) de la part posterior al terminal HDMI IN (ARC) de la TV.

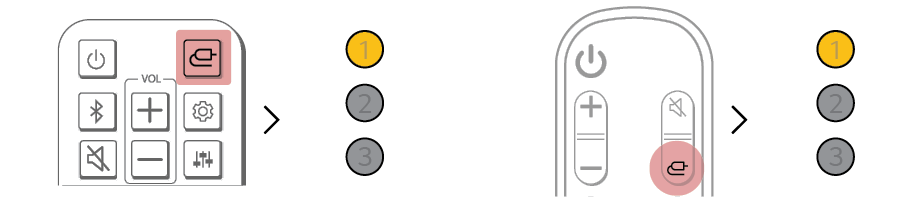

  1. c Premeu el botó Funció 4483.png repetidament fins que el LED1 s’il·lumini en groc daurat.



  1. d Quan el dispositiu extern estigui correctament connectat al producte, podreu escoltar el so del dispositiu.


4525.png Nota
  • • L'àudio Dolby Atmos® és compatible amb canals 3.1.1. Quan s'han connectat els altaveus posteriors, s’admeten canals 5.1.1.
  • • Comproveu la configuració de sortida d’àudio al menú Configuració del dispositiu extern (p. ex., reproductor Blu-ray o TV). La sortida d’àudio ha d’estar configurada en [No encoding], [Bitstream], [Auto] o [Pass through]. Per a més informació sobre com ajustar la sortida, consulteu el manual d’usuari del vostre dispositiu extern.
  • • Utilitzeu un cable certificat amb el logotip HDMI.

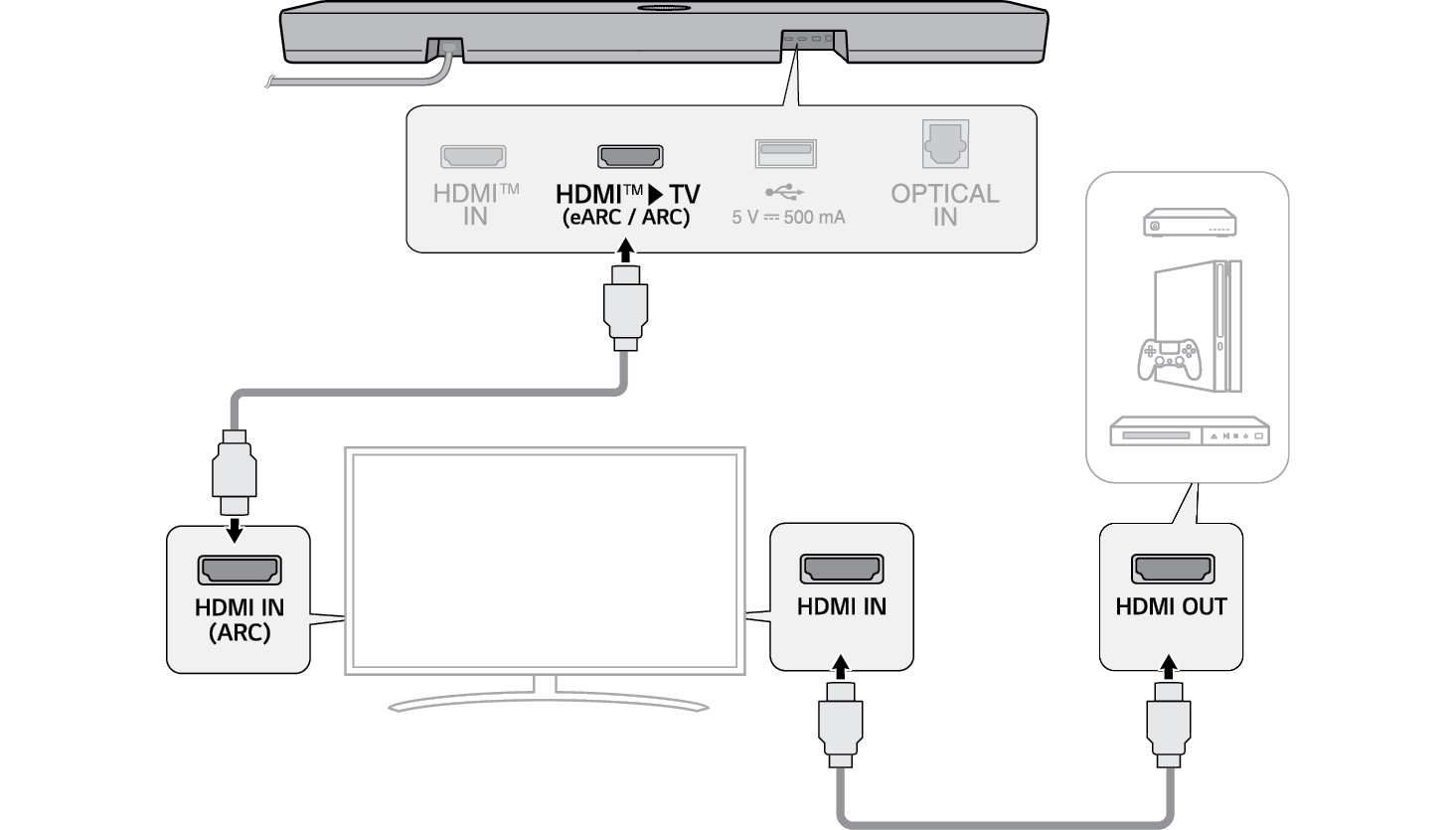

Connexió d’un dispositiu extern mitjançant HDMI B

  1. a Connecteu un dispositiu extern, com un descodificador d’internet o un reproductor de DVD o Blu-ray. Seguint la imatge de més avall, connecteu el terminal HDMI OUT del dispositiu al terminal HDMI IN de la TV.
  2. b Amb el cable HDMI, connecteu el terminal HDMI™ d TV (eARC / ARC) de la part posterior al terminal HDMI IN (ARC) de la TV.

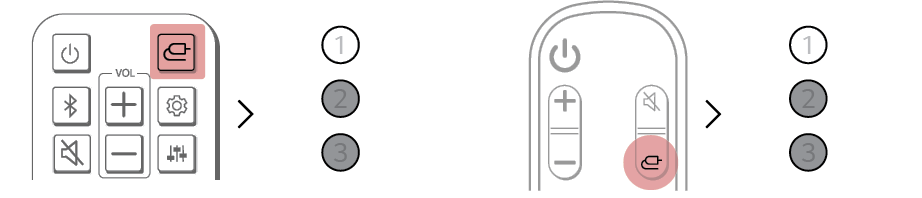

  1. c Premeu repetidament el botó Funció 4550.png fins que el LED1 s’il·lumini en blanc.



  1. d Quan el dispositiu extern estigui correctament connectat al producte, podreu escoltar el so del dispositiu.


4596.png Nota

És possible que no hi hagi so depenent de les especificacions de la TV connectada. Es recomana connectar el dispositiu extern directament al producte. ([ Consulteu “Connexió d’un dispositiu extern mitjançant HDMI A” a la pàgina 39.)
