Підключення кабелем HDMI

Підключіть телевізор та зовнішній пристрій (ігрову консоль, DVD-програвач тощо) кабелем HDMI і насолоджуйтесь глибоким та насиченим звучанням.

Підключення зовнішнього пристрою по HDMI A

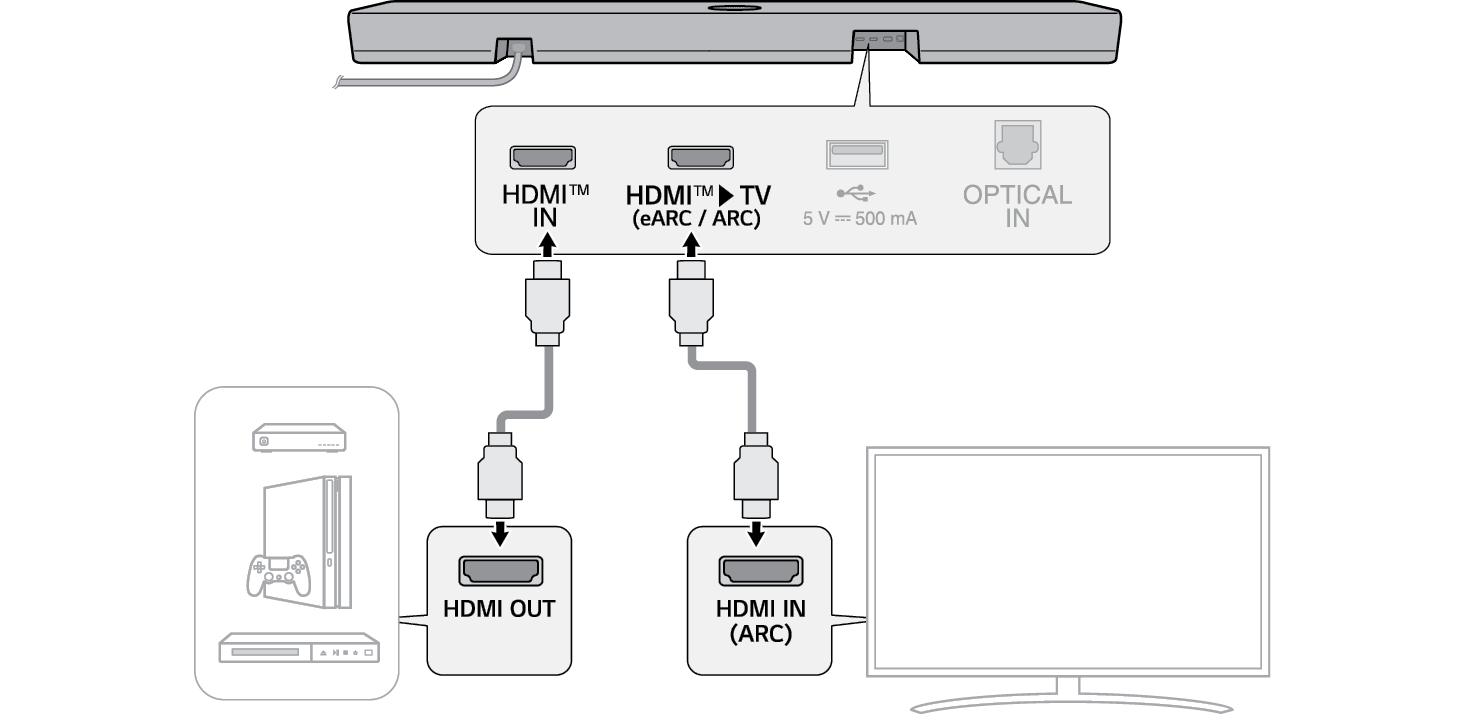

  1. a Підключіть зовнішній пристрій, наприклад телевізійну приставку, програвач DVD або Blu-ray. Відповідно до наведеного нижче рисунка з'єднайте роз'єм HDMI OUT на пристрої та роз'єм HDMI™ IN ззаду виробу.
  2. b Підключіть кабель HDMI до роз'єму HDMI™ d TV (eARC / ARC) ззаду цього виробу і до роз'єму HDMI IN (ARC) на телевізорі.

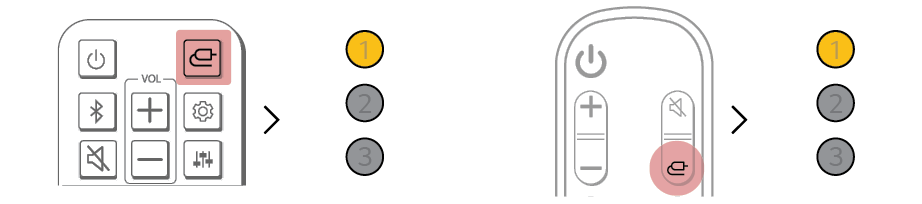

  1. c Натискайте кнопку Функція 32788.png потрібну кількість разів, доки світлодіод 1 не увімкнеться золотавим кольором.



  1. d Після правильного підключення зовнішнього пристрою до виробу ви зможете слухати звук з пристрою.


12585.png Примітка
  • • Аудіо Dolby Atmos® підтримує 3.1.1 каналів. Коли підключені задні колонки, підтримується 5.1.1 каналів.
  • • Перевірте параметри аудіовиходу в меню налаштування вашого зовнішнього пристрою (наприклад програвача Blu-ray або телевізора). Аудіовихід має бути встановленим на [Без кодування], [Цифровий потік], [Авто] або [Прохідний]. Для отримання додаткової інформації щодо налаштування виходу див. посібник користувача зовнішнього пристрою.
  • • Використовуйте сертифікований кабель з логотипом HDMI.

Підключення зовнішнього пристрою по HDMI B

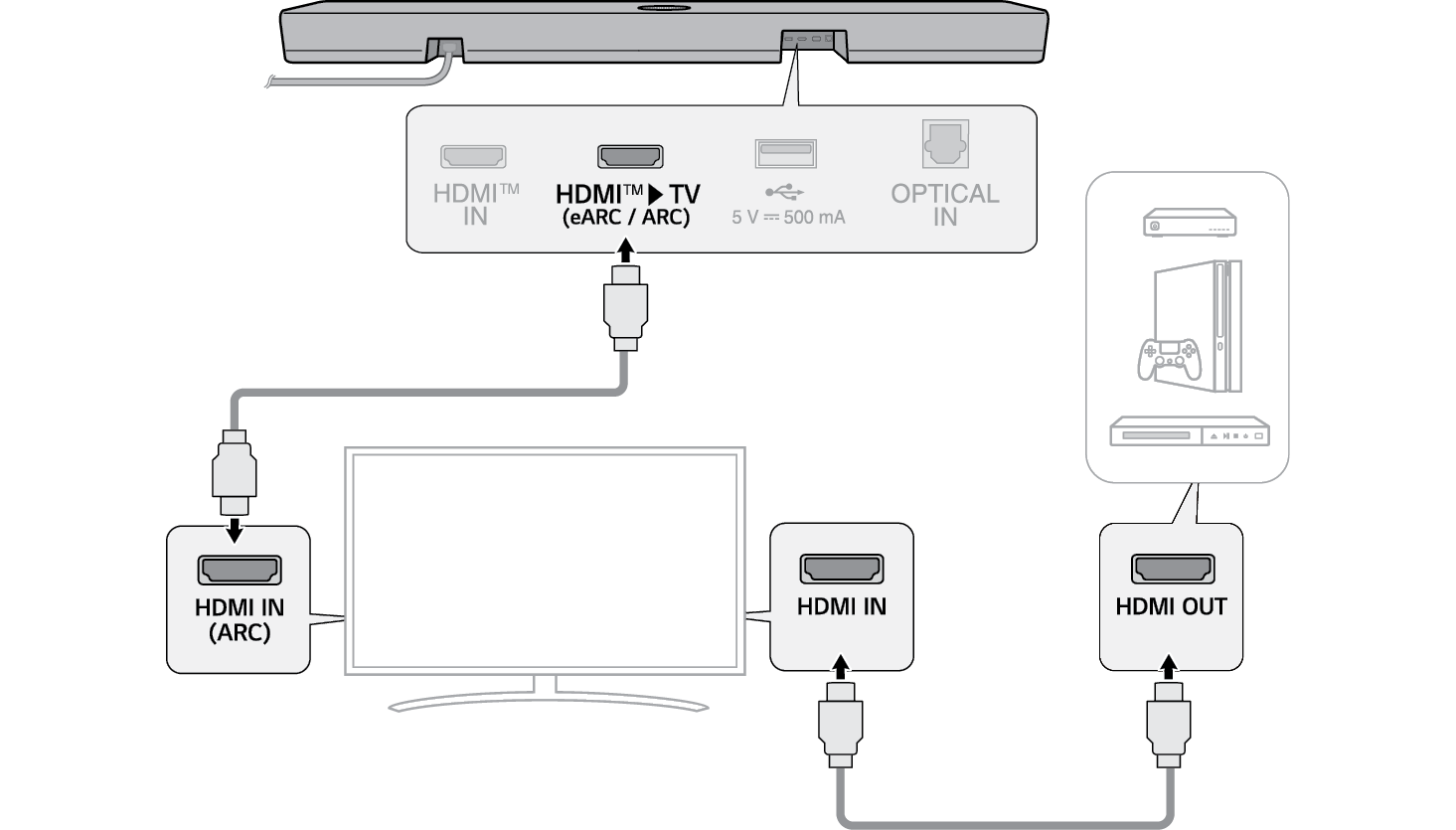

  1. a Підключіть зовнішній пристрій, наприклад телевізійну приставку, програвач DVD або Blu-ray. Відповідно до наведеного нижче рисунка з'єднайте роз'єм HDMI OUT на пристрої та роз'єм HDMI IN на телевізорі.
  2. b Підключіть кабель HDMI до роз'єму HDMI™ d TV (eARC / ARC) ззаду пристрою та до роз'єму HDMI IN (ARC) на телевізорі.

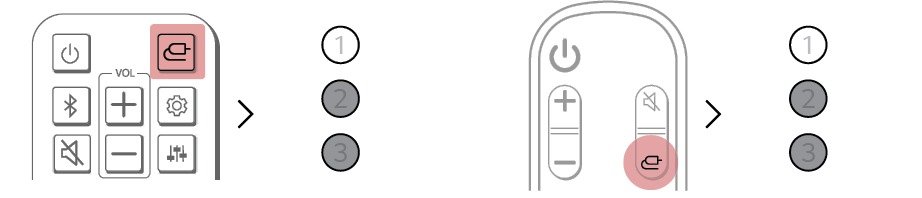

  1. c Натискайте кнопку Функція 32761.png потрібну кількість разів, доки світлодіод 1 не увімкнеться білим кольором.



  1. d Після правильного підключення зовнішнього пристрою до виробу ви зможете слухати звук з пристрою.


21503.png Примітка

Залежно від специфікацій підключеного телевізора звук може не виводитися. Зовнішній пристрій рекомендується підключати безпосередньо до цього пристрою. ([ Див. «Підключення зовнішнього пристрою по HDMI A» на сторінці 39.)
