> Conexión a un dispositivo externo > Conexión con un cable HDMI

Conexión con un cable HDMI

Conecte el televisor y el dispositivo externo (videoconsola, reproductor de DVD, etc.) con un cable HDMI y disfrute de un sonido profundo y rico.

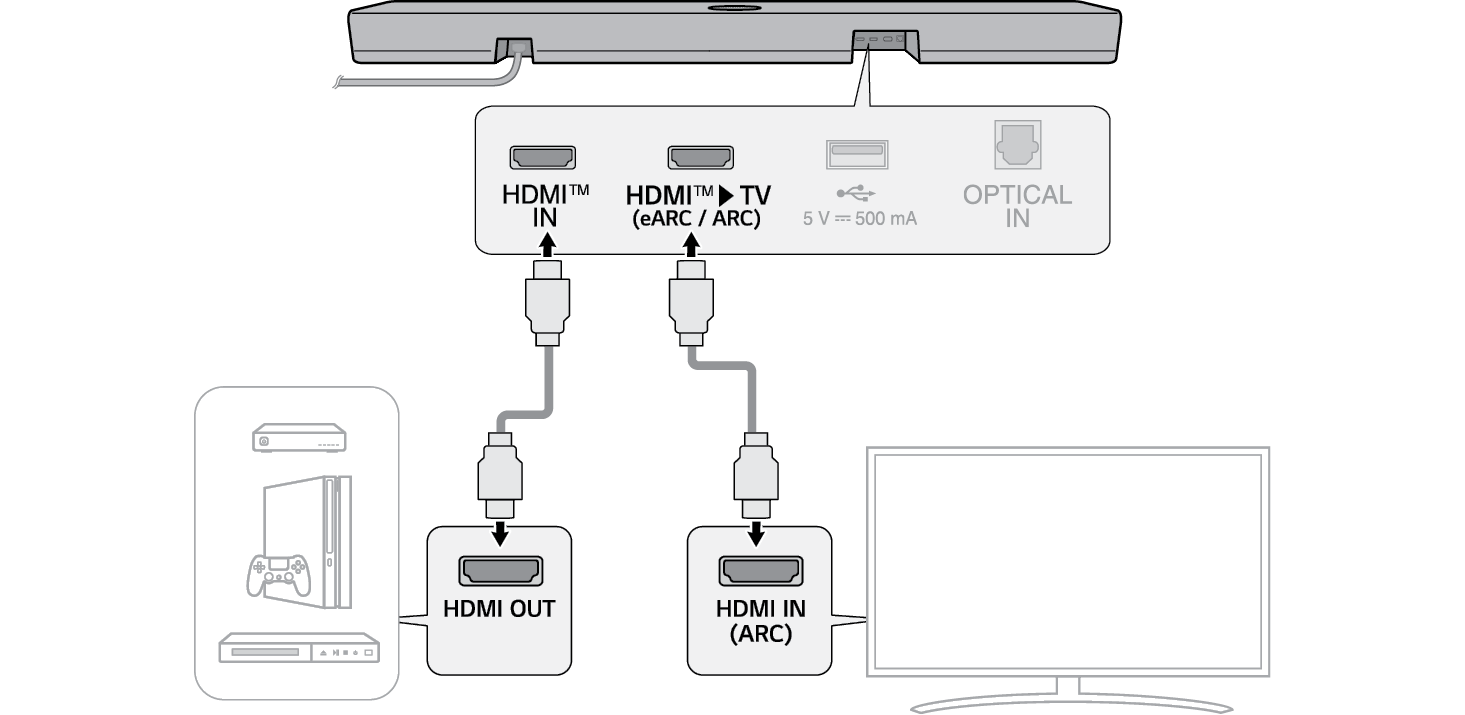

Conexión de un dispositivo externo mediante HDMI A

  1. a Conecte un dispositivo externo, como un decodificador o un reproductor de DVD o Blu-ray. Siga la ilustración mostrada más abajo para conectar el terminal HDMI OUT del dispositivo al terminal HDMI™ IN de la parte trasera del producto.
  2. b Utilice el cable HDMI para conectar el terminal HDMI™ d TV (eARC / ARC) de la parte trasera del producto al terminal HDMI IN (ARC) de la televisión.

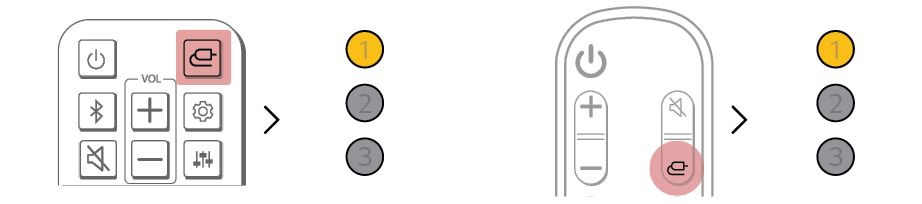

  1. c Presione el botón Función 29216.png repetidamente hasta que el LED1 se encienda en amarillo dorado.



  1. d Cuando el dispositivo externo está conectado al producto correctamente, puede escuchar el sonido del dispositivo.


31916.png Nota
  • • El audio Dolby Atmos® soporta 3.1.1 canales. Cuando se conectan las bocinas traseras, se soportan 5.1.1 canales.
  • • Verifique los ajustes de salida de audio en el menú Ajustes de su dispositivo externo (p. ej., reproductor de Blu-ray o televisión). La salida de audio se debe ajustar en [Sin codificación], [Secuencia de bits], [Automático] o [Pasarela]. Si desea obtener más información sobre cómo configurar la salida, refiérase al manual de usuario del dispositivo externo.
  • • Utilice un cable certificado que tenga el logotipo HDMI.

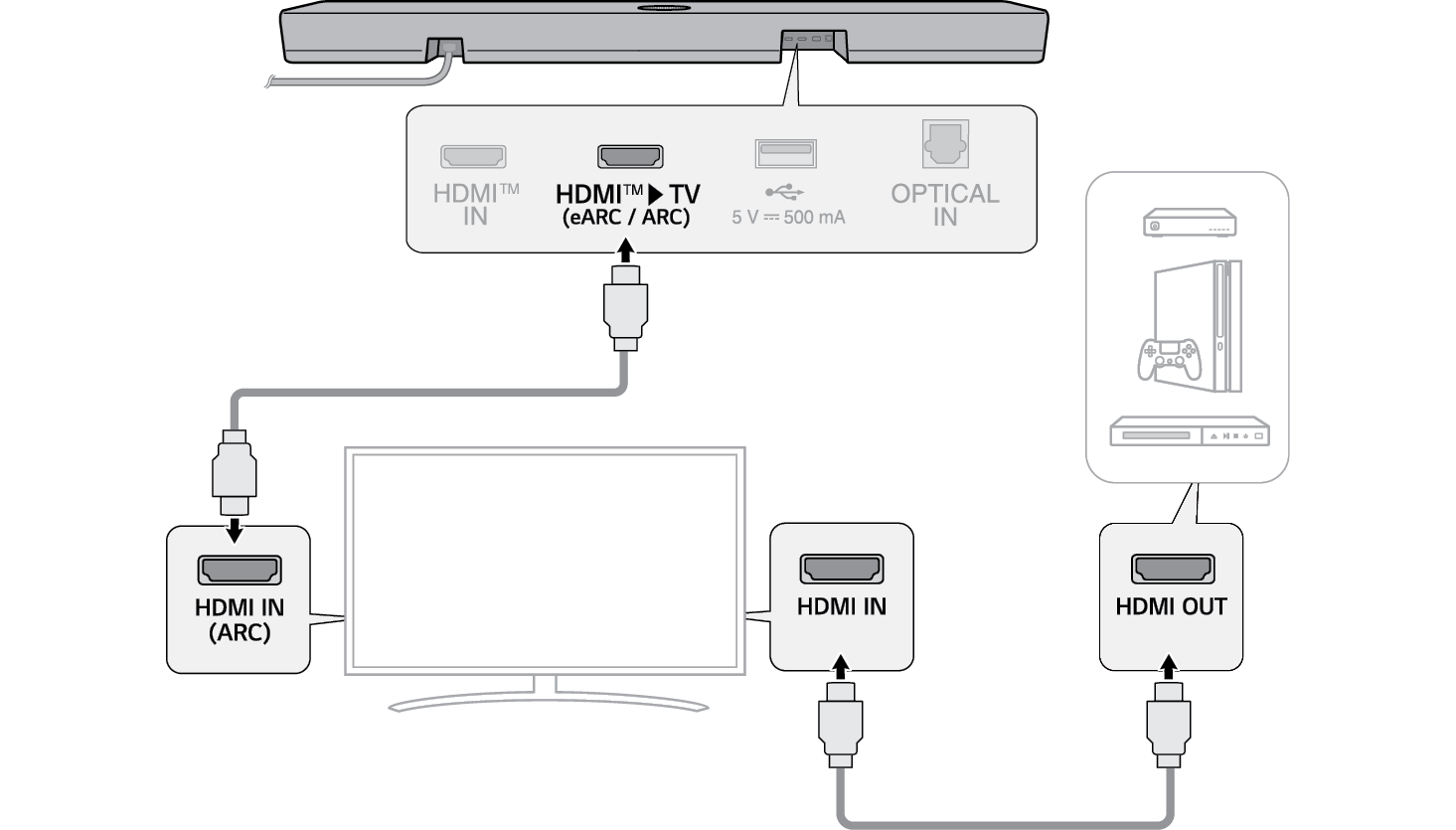

Conexión de un dispositivo externo mediante HDMI B

  1. a Conecte un dispositivo externo, como un decodificador o un reproductor de DVD o Blu-ray. Siga la ilustración mostrada a continuación para conectar el terminal HDMI OUT del dispositivo al terminal HDMI IN de la parte trasera del producto.
  2. b Utilice el cable HDMI para conectar el terminal HDMI™ d TV (eARC / ARC) de la parte trasera del producto al terminal HDMI IN (ARC) de la televisión.

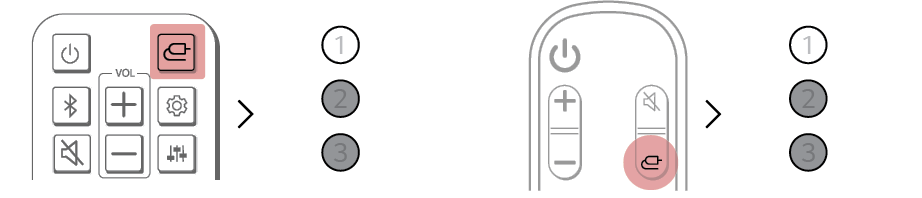

  1. c Presione el botón Función 29165.png repetidamente hasta que el LED1 se encienda en blanco.



  1. d Cuando el dispositivo externo está conectado al producto correctamente, puede escuchar el sonido del dispositivo.


31911.png Nota

Es posible que no haya sonido en función de las especificaciones de la televisión conectada. Se recomienda conectar el dispositivo externo directamente al producto. ([ Refiérase a “Conexión de un dispositivo externo mediante HDMI A” en la página 38.)
