Savienojuma izveide ar HDMI kabeli

Savienojiet TV un ārējo ierīci (spēļu konsoli, DVD atskaņotāju, utt.) ar HDMI kabeli un izbaudiet dziļu un bagātīgu skaņu.

Ārējās ierīces pievienošana, izmantojot HDMI A

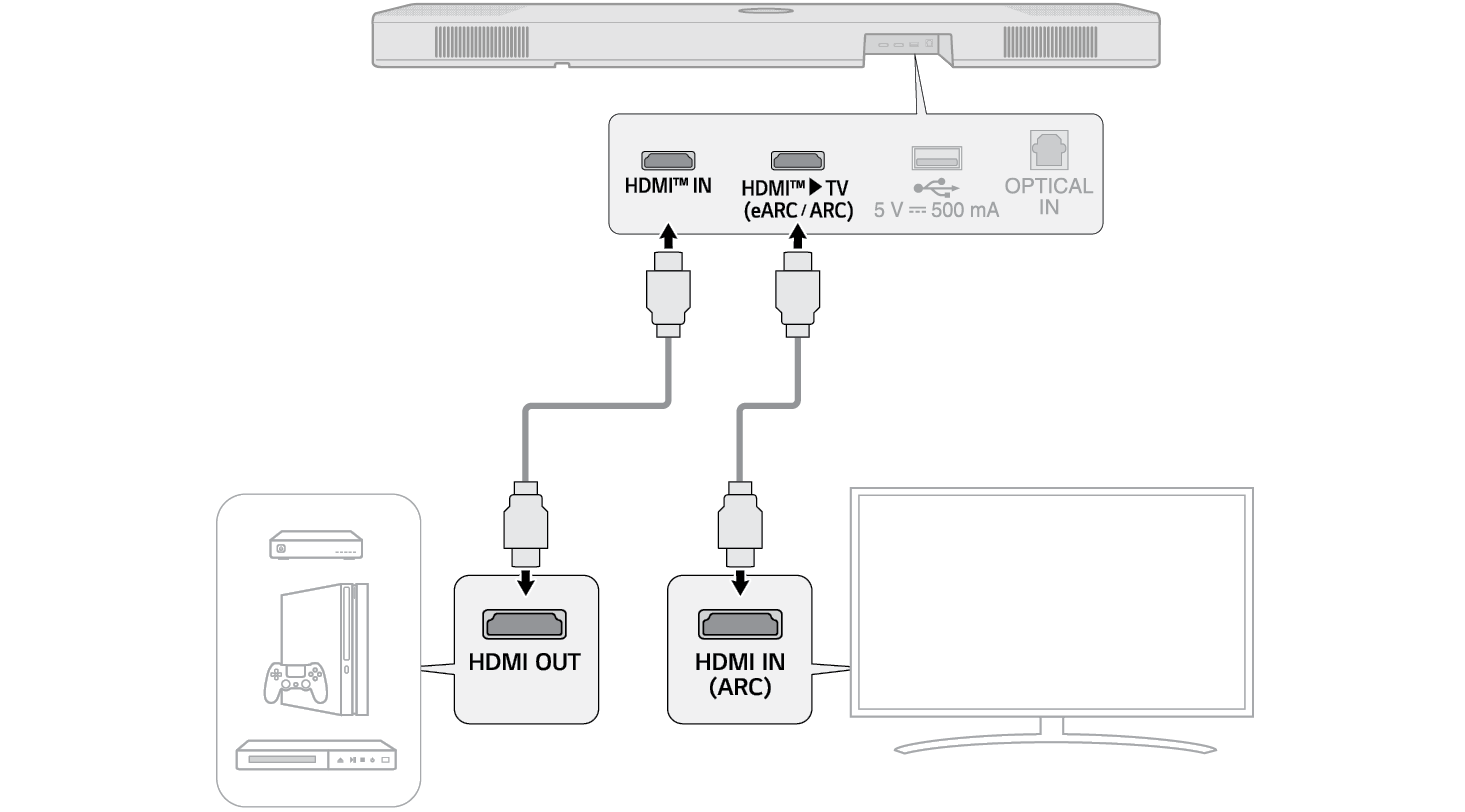

a Pievienojiet ārēju ierīci, piemēram, STB ierīci, DVD vai Blu-ray atskaņotāju. Ievērojot zemāk redzamo attēlu, savienojiet ierīces HDMI OUT ligzdu ar HDMI™ IN ligzdu izstrādājuma aizmugurē.
b Izmantojot HDMI kabeli, savienojiet HDMI™ d TV (eARC / ARC) ligzdu izstrādājuma aizmugurē ar TV ligzdu HDMI IN (ARC).

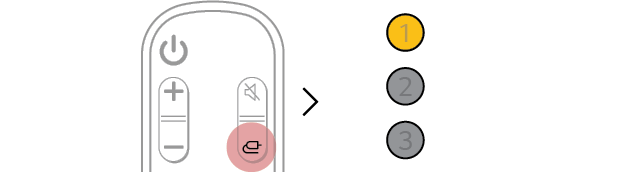

c Atkārtoti nospiediet pogu Funkcija , līdz LED1 indikators iedegas zeltaini dzeltenā krāsā.

d Kad ārējā ierīce ir pareizi pievienota izstrādājumam, varat klausīties ierīces skaņu.

Piezīme

• Dolby Atmos® vai DTS:X® atbalsta 5.1.3 kanālus. Ja ir pievienoti aizmugurējie skaļruņi, tiek atbalstīti 7.1.3 kanāli.
• Lūdzu, pārbaudiet audio izvades iestatījumus ārējās ierīces izvēlnē ‘Iestatījumi’ (piem., Blu-ray atskaņotājs vai TV). Audio izejai jābūt iestatītai uz [Nav kodēšanas], [Bitu plūsma], [Automātisks] vai [Iet cauri]. Lai iegūtu papildinformāciju par izejas iestatīšanu, lūdzu, skatiet ārējās ierīces lietotāja rokasgrāmatu.
• Izmantojiet sertificētu kabeli ar HDMI logotipu.

Ārējās ierīces pievienošana, izmantojot HDMI B

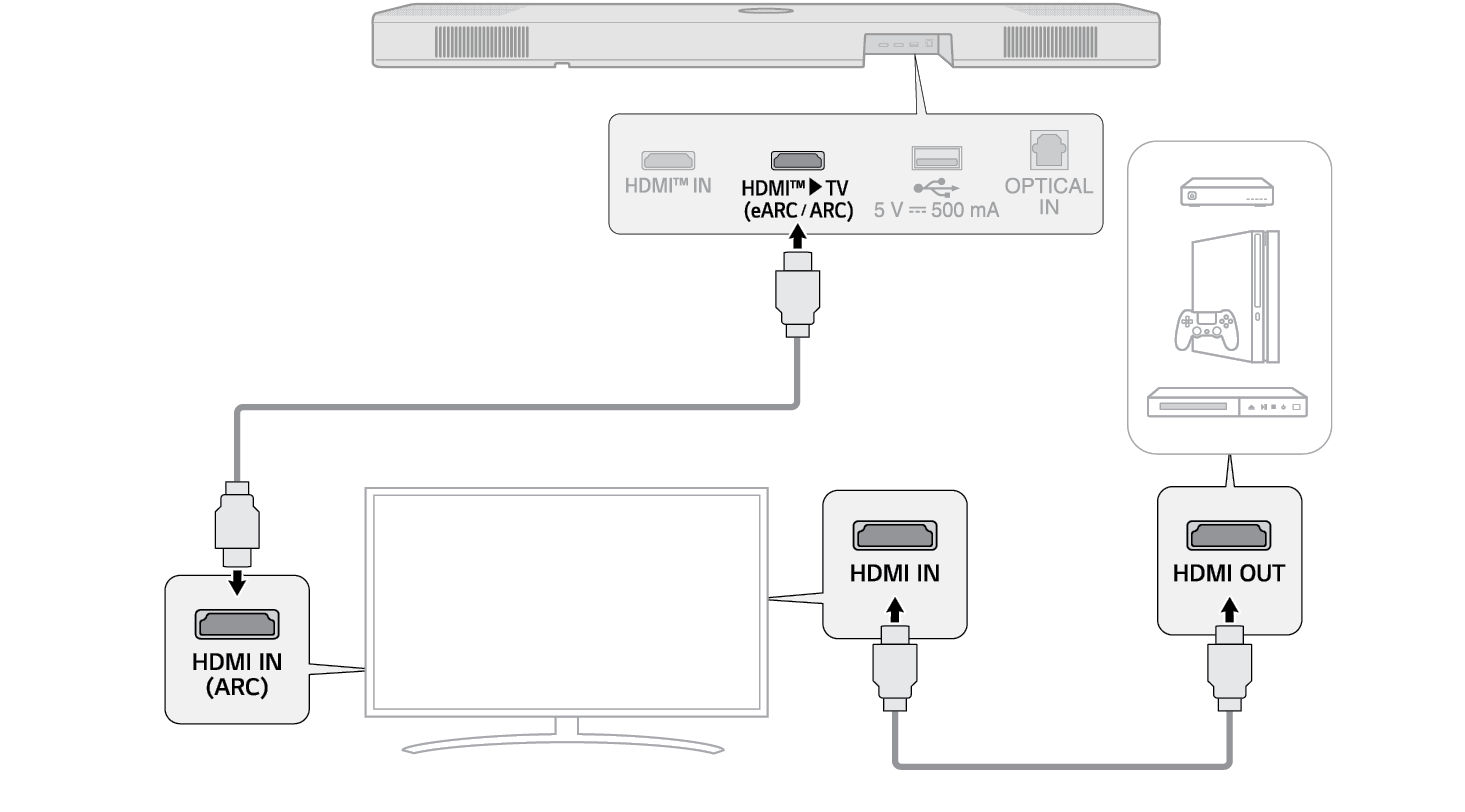

a Pievienojiet ārēju ierīci, piemēram, STB ierīci, DVD vai Blu-ray atskaņotāju. Ievērojot zemāk redzamo attēlu, savienojiet ierīces HDMI OUT ligzdu ar televizora ligzdu HDMI IN.
b Izmantojot HDMI kabeli, savienojiet HDMI™ d TV (eARC / ARC) ligzdu izstrādājuma aizmugurē ar televizora ligzdu HDMI IN (ARC).

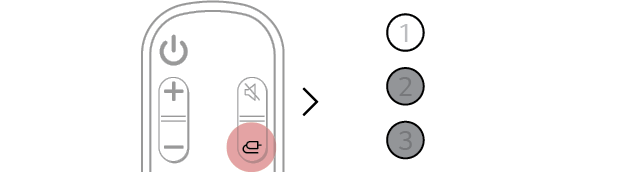

c Atkārtoti nospiediet pogu Funkcija , līdz LED1 indikators iedegas baltā krāsā.

d Kad ārējā ierīce ir pareizi pievienota izstrādājumam, varat klausīties ierīces skaņu.

Piezīme

• Atkarībā no pievienotā televizora specifikācijām skaņas var nebūt. Ārējo ierīci ieteicams pievienot tieši izstrādājumam. ([ Skatīt “Ārējās ierīces pievienošana, izmantojot HDMI A” lpp. 39.)
