Sound Bar Quick Guide

Fixation murale du produit

1. a Prendre le gabarit d’installation du support mural de l’emballage du produit.

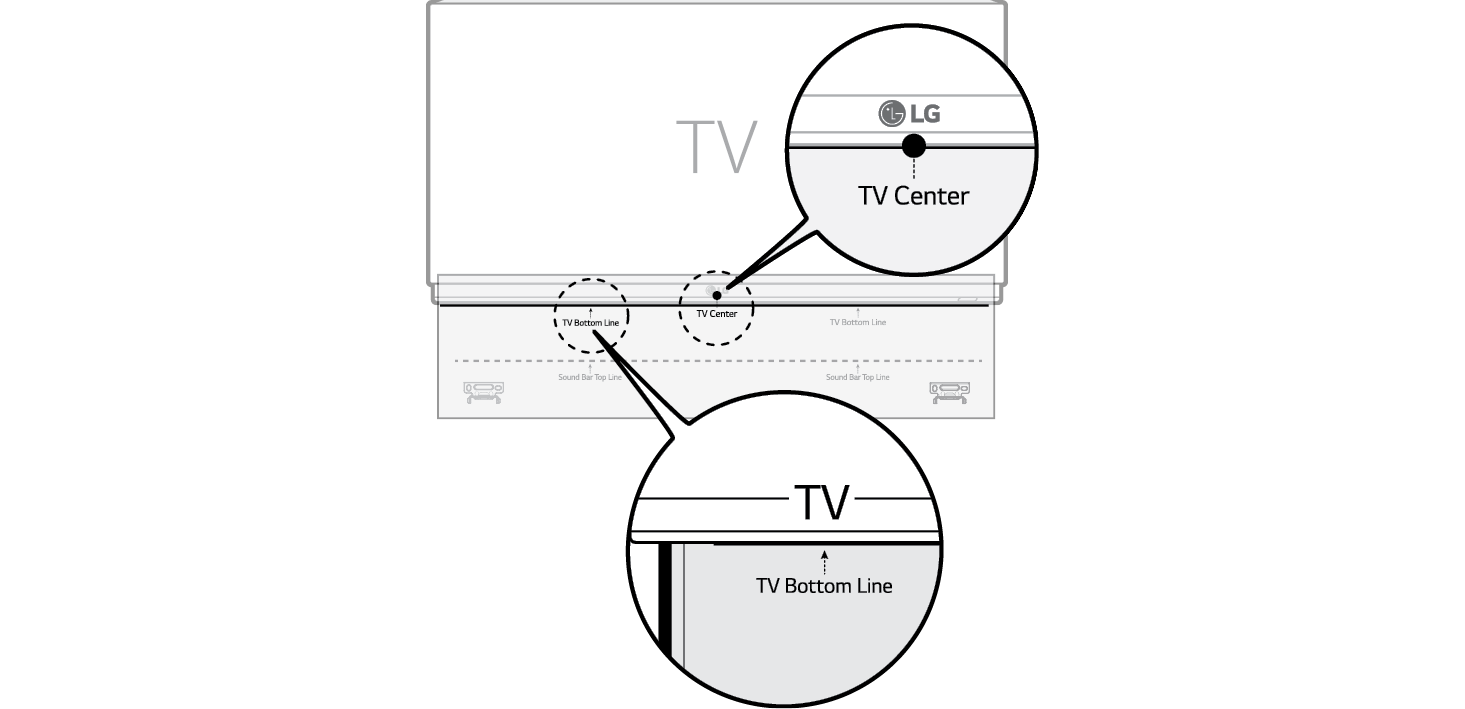

2. b Aligner la « TV Bottom Line » sur le gabarit d’installation du support mural au bas du téléviseur, et la fixer au mur. Aligner le centre du téléviseur fixé au mur avec la partie marquée « TV Center » du gabarit d’installation.

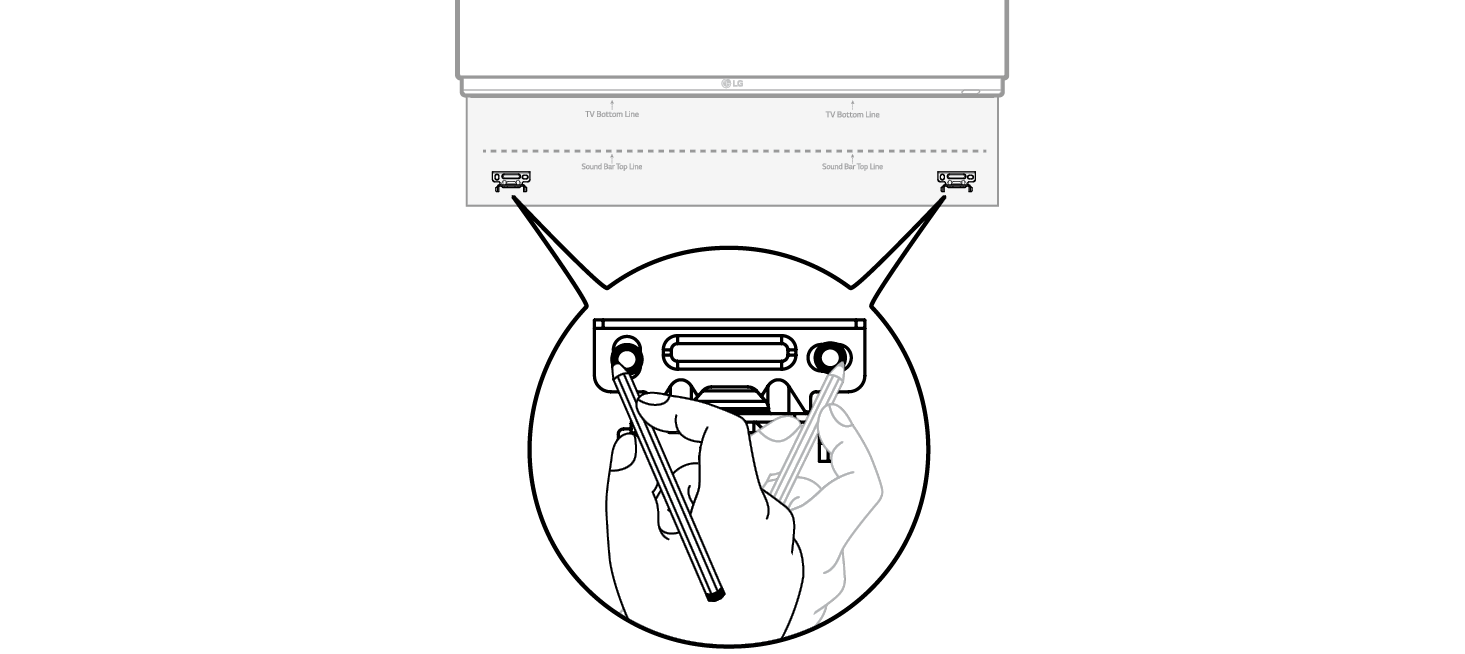

1. c Avec un crayon, marquer les trous des vis au moyen du gabarit d’installation là où le support mural sera fixé.

1. d Percer les trous des vis aux positions marquées sur le gabarit d’installation.
2. e Retirer le gabarit d’installation du mur.

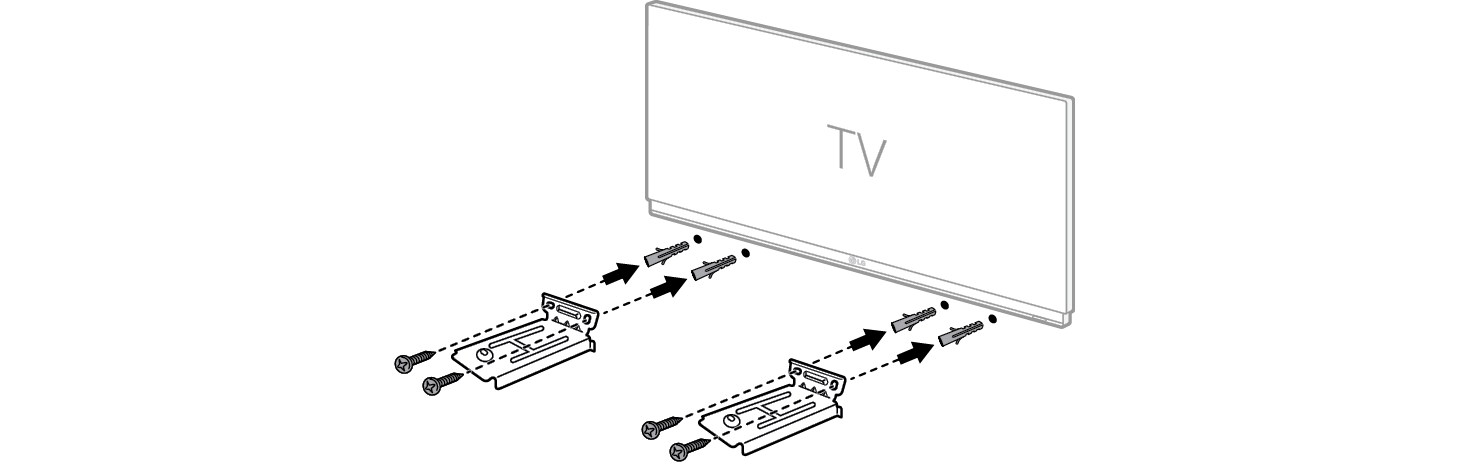

3. f Fixer fermement les supports au mur à l’aide des vis et des chevilles.

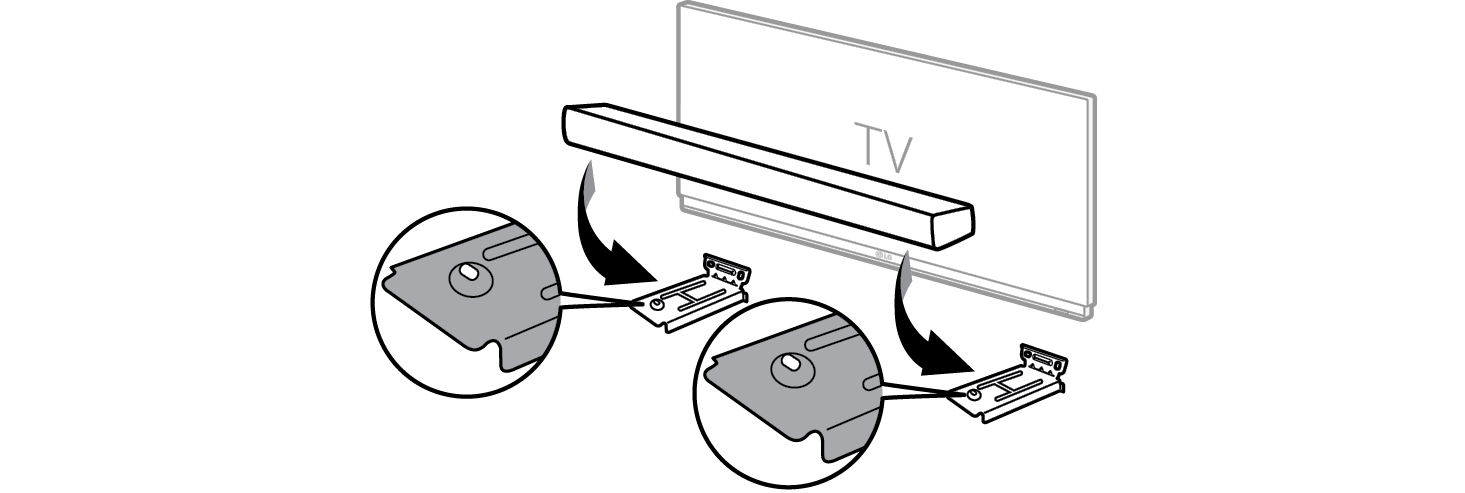

1. g Poser le produit sur les supports. Placer le produit sur les supports de manière que les trous des vis du bas du produit soient alignés aux trous de vis du mur.

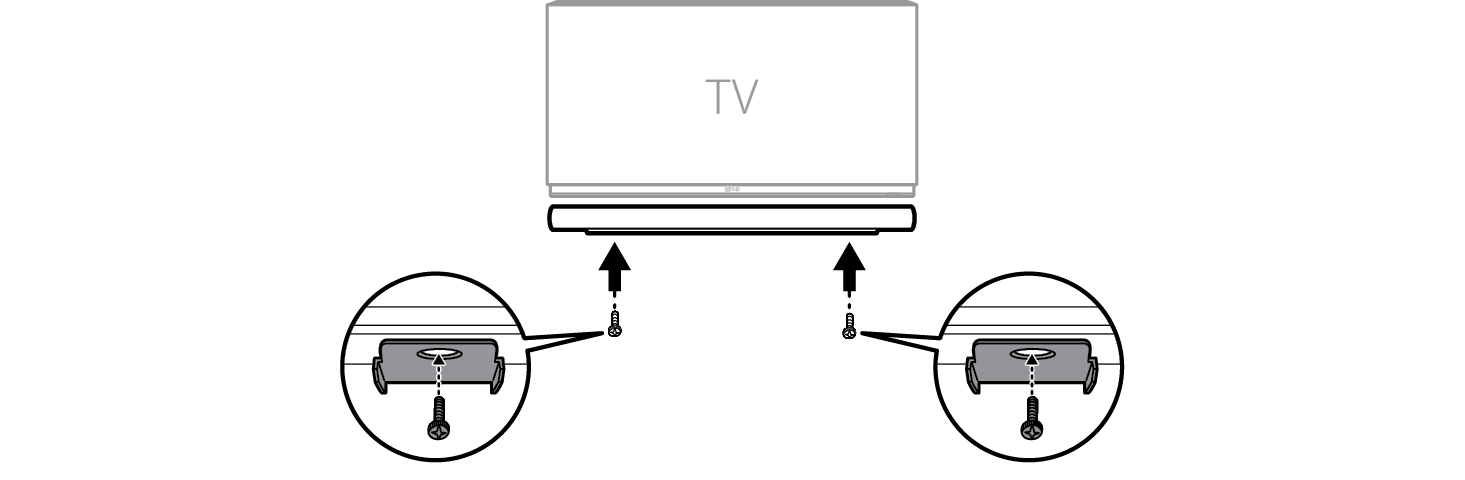

1. h Bien fixer le produit aux supports muraux à l’aide des vis fournies.
