חיבור כבל HDMI

חבר את הטלוויזיה והמכשיר החיצוני (קונסולת משחקים, נגן DVD, וכדומה) בעזרת כבל HDMI על מנת להינות מצלילים עמוקים ועשירים.

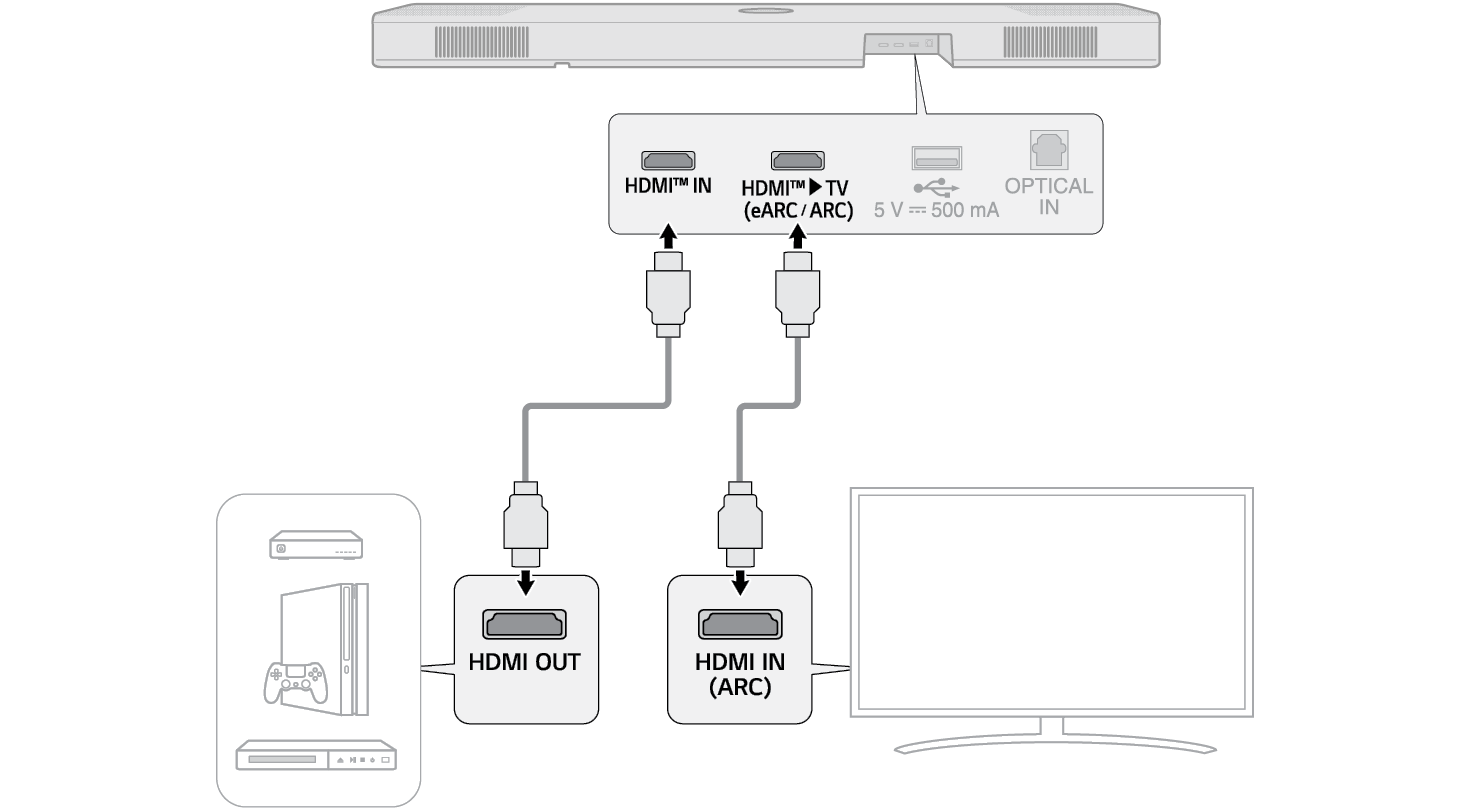

חיבור למכשיר חיצוני דרך A HDMI

  1. aחבר מכשיר חיצוני כגון ממיר, DVD או נגן Blu-ray. עקוב אחר התמונות הבאות, חבר את כניסת HDMI OUT של המכשיר לכניסת HDMI™ IN בגב המוצר.
  2. bהשתמש בכבל HDMI, לחיבור כניסת HDMI™ d TV (eARC / ARC)‎ בגב המוצר לכניסת HDMI IN (ARC)‎ של הטלוויזיה.

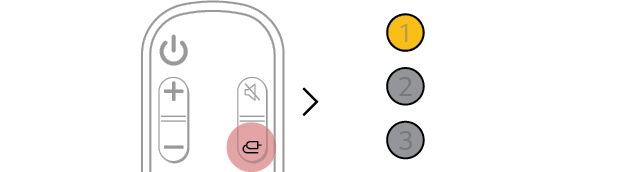

  1. cיש ללחוץ שוב ושוב על הלחצן פונקציה 19781.png עד ש-LED1 נדלק בצהוב זהוב.



  1. dלאחר חיבור מוצלח של המכשיר החיצוני למוצר, ניתן להאזין לקול המופק מהמכשיר.


3907.png הערה
  • • אודיו Dolby Atmos® או DTS:X® תומך ב-5.1.3 ערוצים. כאשר הרמקולים האחוריים מחוברים, 9.1.5 ערוצים נתמכים.
  • • יש לבדוק את הגדרות יציאת האודיו בתפריט הגדרות של המכשיר החיצוני (לדוגמא נגן Blu-ray או טלוויזיה). יש להגדיר את יציאת האודיו למצב [No encoding], [Bitstream], [Auto], או [Pass through]. למידע נוסף אודות הגדרת היציאה, עיין במדריך למשתמש של המכשיר החיצוני.
  • • השתמש בכבל מאושר עם לוגו HDMI.

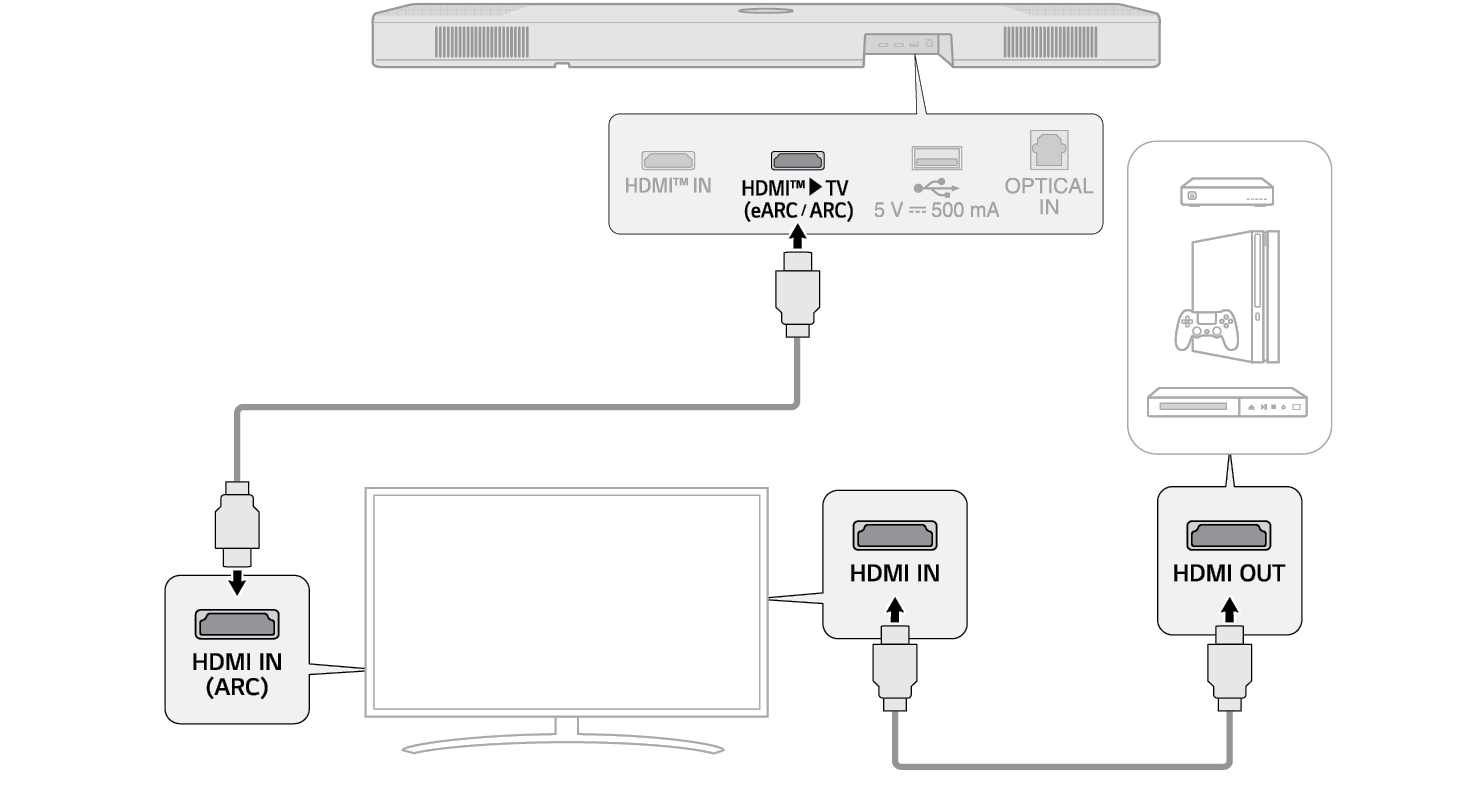

חיבור למכשיר חיצוני דרך B HDMI

  1. aחבר מכשיר חיצוני כגון ממיר, DVD או נגן Blu-ray. עקוב אחר התמונות הבאות, וחבר את מסוף HDMI OUT של המכשיר אל מסוף HDMI IN בטלוויזיה.
  2. bהשתמש בכבל HDMI, חבר את מסוף HDMI™ d TV (eARC / ARC)‎ בגב המוצר אל מסוף HDMI IN (ARC)‎ בטלוויזיה.

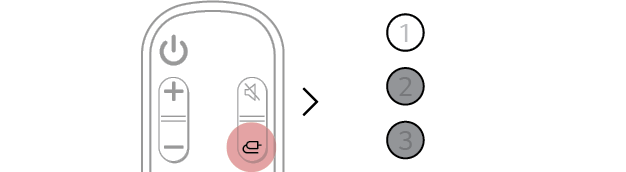

  1. cלחץ שוב ושוב על הלחצן פונקציה 19739.png עד ש-LED1 נדלק בלבן.



  1. dלאחר חיבור מוצלח של המכשיר החיצוני למוצר, ניתן להאזין לקול המופק מהמכשיר.


12038.png הערה
  • • ייתכן שלא יופק קול בהתאם למפרט הטלוויזיה המחוברת. מומלץ לחבר את המכשיר החיצוני ישירות אל המוצר. (, בעמוד “חיבור למכשיר חיצוני דרך A HDMI” בעמוד 38.)
