Wi-Fi აკუსტიკური სისტემა
ინსტალაცია

Sound Bar Quick Guide

პროდუქტის დაკავშირება

შეგიძლიათ, უფრო მდიდარი ხმით ისიამოვნოთ აკუსტიკური სისტემის უკაბელო ულტრადაბალსიხშირიან დინამიკთან შეერთებით.

უკაბელო ულტრადაბალსიხშირიან დინამიკთან ავტომატურად დაკავშირება

ინსტალაციის დასრულების შემდეგ უკაბელო ულტრადაბალსიხშირიანი დინამიკი ავტომატურად დაუკავშირდება აკუსტიკურ სისტემას. დააკავშირეთ აკუსტიკური სისტემა ულტრადაბალსიხშირიან დინამიკთან შემდეგი თანმიმდევრობით.

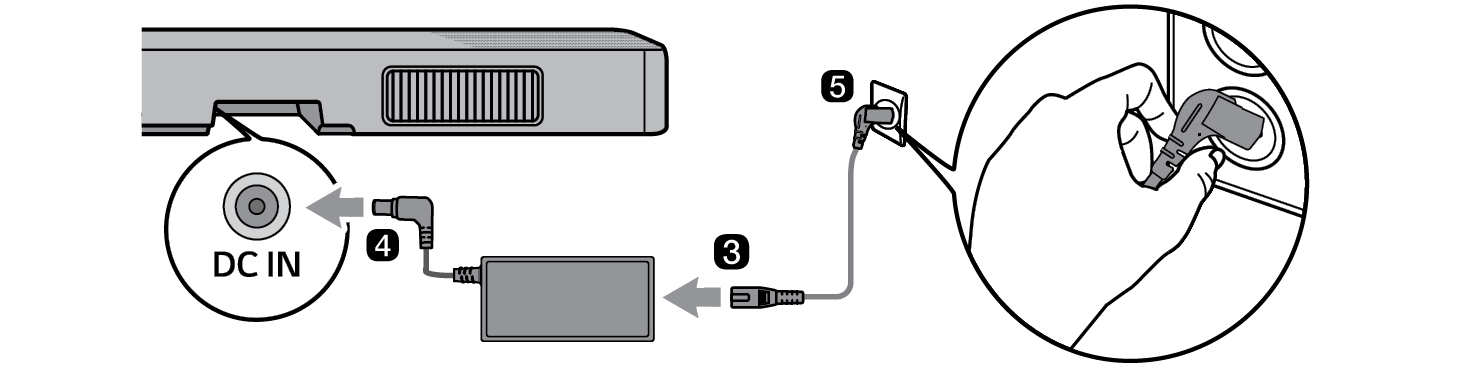

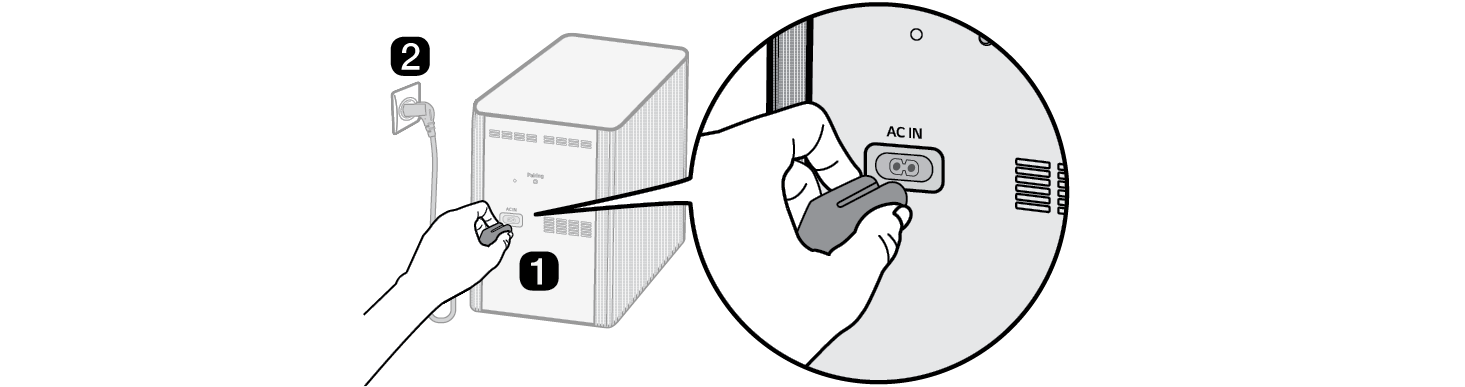

  1. a შეაერთეთ დენის კაბელი უკაბელო ულტრადაბალსიხშირიან დინამიკში.
  2. b შეაერთეთ როზეტში დენის კაბელი, რომელიც დაკავშირებულია უკაბელო ულტრადაბალსიხშირიან დინამიკთან.
  3. c შეაერთეთ დენის კაბელი ცვლადი დენის ადაპტერში.
  4. d დააკავშირეთ ცვლადი დენის ადაპტერის სადენი მუდმივი დენის შემავალ (ცვლადი დენის ადაპტერის შეყვანა) ტერმინალთან პროდუქტის უკანა მხარეს.
  5. e შეაერთეთ როზეტში დენის კაბელი, რომელიც დაკავშირებულია ცვლადი დენის ადაპტერთან.




  1. f როდესაც კავშირი ავტომატურად დამყარდება, დაინახავთ, რომ LED უკაბელო ულტრადაბალსიხშირიან დინამიკზე აინთება მწვანედ.


6523.png შენიშვნა
  • დარწმუნდით, რომ გამოიყენოთ მოწოდებული AC ადაპტერი. სხვა AC ადაპტერების გამოყენებამ შეიძლება გამოიწვიოს გაუმართაობა და თქვენ შესაძლოა დაკარგოთ პროდუქტის გარანტია.

უკაბელო ულტრადაბალსიხშირიან დინამიკზე LED-სთან კავშირის შემოწმება

თქვენ შეგიძლიათ, შეამოწმოთ კავშირის სტატუსი უკაბელო ულტრადაბალსიხშირიან დინამიკზე LED-ის ნახვით.

LED-ის ფერები

სტატუსი

მოციმციმე მწვანე

მიმდინარეობს დაკავშირება

მწვანე

დაკავშირდა წარმატებით

წითელი

უხარისხო კავშირი, ან ულტრადაბალსიხშირიანი დინამიკი ლოდინის რეჟიმშია

გამორთვა

დენის კაბელი არ არის დაკავშირებული

უკაბელო ულტრადაბალსიხშირიანი დინამიკის ხელით დაკავშირება

თუ უკაბელო ულტრადაბალსიხშირიან დინამიკზე ხედავთ წითელ LED-ს, ეს ნიშნავს, რომ აკუსტიკური სისტემა არ არის დაკავშირებული ულტრადაბალსიხშირიან დინამიკთან. თუ ეს ასეა, დააკავშირეთ ისინი შემდეგი თანმიმდევრობით.

  1. a დააჭირეთ ჩართვის9602.png ღილაკს აკუსტიკური სისტემის გამორთვისთვის.

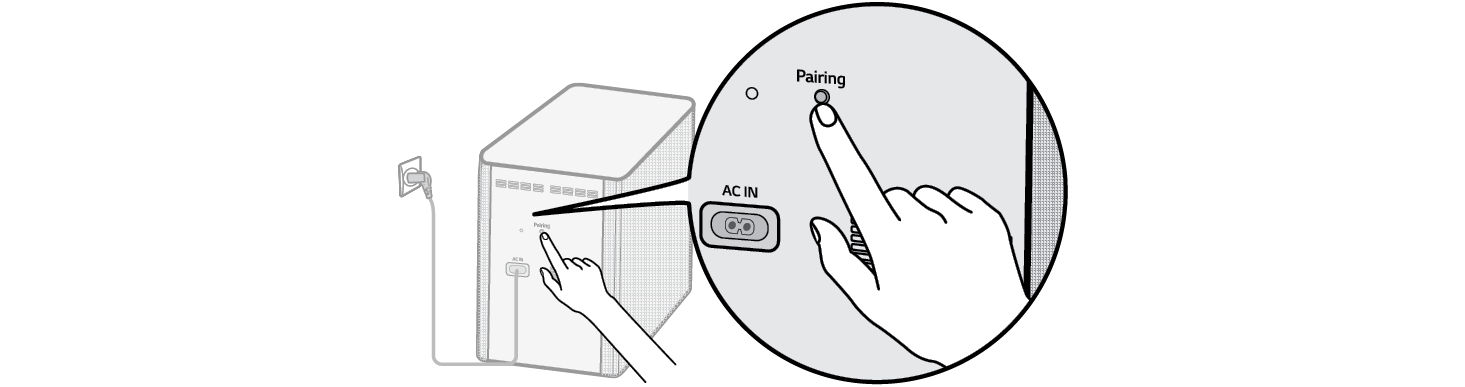

  2. b დააჭირეთ Pairing ღილაკს უკაბელოულტრადაბალსიხშირიან დინამიკზე. შეამოწმეთ, ციმციმებს თუ არა ულტრადაბალსიხშირიანი დინამიკის LED ნათურა მწვანედ. თუ კვლავ ხედავთ წითელ LED-ს უკაბელო ულტრადაბალსიხშირიან დინამიკზე, დააჭირეთ ხელახლა ღილაკს ულტრადაბალსიხშირიანი დინამიკის უკანა მხარეს.



  1. c დააჭირეთ ჩართვის9607.png ღილაკს აკუსტიკური სისტემის ჩასართავად.
  2. d როდესაც კავშირი დამყარდება, დაინახავთ, რომ LED ნათურა უკაბელო ულტრადაბალსიხშირიან დინამიკზე აინთება მწვანედ.


6601.png შენიშვნა
  • დააინსტალირეთ აკუსტიკური სისტემა რაც შეიძლება ახლოს უკაბელო ულტრადაბალსიხშირიან დინამიკთან. რაც უფრო ახლოა მანძილი აკუსტიკურ სისტემასა და უკაბელო ულტრადაბალსიხშირიან დინამიკს შორის, მით უკეთესი ხმის ხარისხი გექნებათ.
  • გთხოვთ, დარწმუნდეთ, რომ არ არსებობს დაბრკოლებები აკუსტიკურ სისტემასა და უკაბელო ულტრადაბალსიხშირიან დინამიკს შორის.

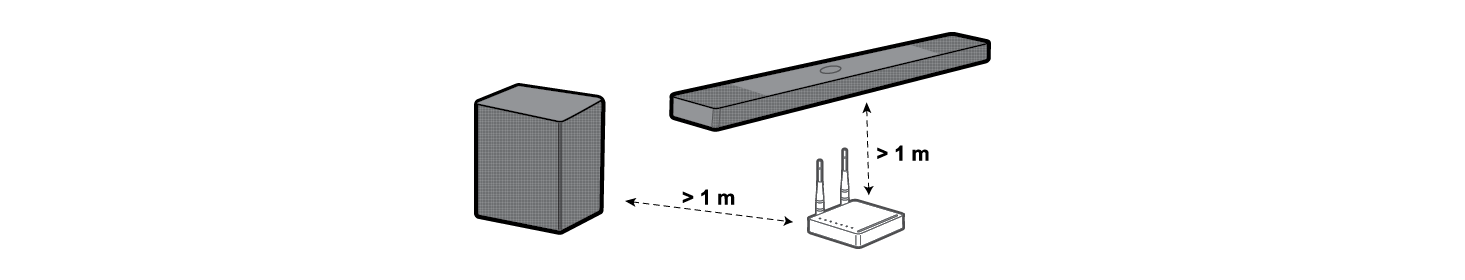

  • უკაბელო კავშირის წყვეტის თავიდან ასაცილებლად დაიცავით მინიმუმ 1 მ მანძილი აკუსტიკურ სისტემასა ან უკაბელო ულტრადაბალსიხშირიან დინამიკს და პერიფერიულ მოწყობილობებს შორის, რომლებიც წარმოქმნის ძლიერ ელექტრომაგნიტურ ტალღებს (მაგ. უკაბელო როუტერები, მიკროტალღური ღუმელები და ა.შ.).


უკანა დინამიკების დაკავშირება უკაბელო მიმღებთან (SPQ8-S, იყიდება დამოუკიდებლად)

ავტომატური დაკავშირება

ინსტალაციის დასრულების შემდეგ უკაბელო მიმღები ავტომატურად დაუკავშირდება აკუსტიკურ სისტემას. დააკავშირეთ აკუსტიკური სისტემა უკაბელო მიმღებთან შემდეგი თანმიმდევრობით.

  1. a შეაერთეთ დინამიკის კაბელები უკანა დინამიკების შესაბამის ტერმინალებთან (მარცხნივ, მარჯვნივ). შეაერთეთ შავზოლიანი კაბელი უარყოფით ტერმინალთან, ხოლო მეორე კაბელი – დადებით ტერმინალთან.
  2. b შეაერთეთ უკანა დინამიკის კაბელები (მარცხნივ, მარჯვნივ) უკაბელო მიმღებთან.

მიმღების ტერმინალის ფერი

სპიკერის პოზიცია

ლურჯი

L უკანა მარცხენა

ნაცრისფერი

R უკანა მარჯვენა



  1. c შეაერთეთ დენის კაბელი უკაბელო მიმღებში.
  2. d შეაერთეთ როზეტში დენის კაბელი, რომელიც დაკავშირებულია უკაბელო მიმღებთან.
  3. e დააჭირეთ ჩართვის9612.png ღილაკს აკუსტიკური სისტემის ჩასართავად.
  4. f როდესაც კავშირი ავტომატურად დამყარდება, დაინახავთ, რომ LED უკაბელო მიმღებზე აინთება მწვანედ.


6674.png შენიშვნა
  • გთხოვთ, გამოიყენოთ მხოლოდ პროდუქტთან ერთად მოწოდებული დინამიკები. სხვა დინამიკების გამოყენებამ შეიძლება გამოიწვიოს გაუმართაობა.
  • შეაერთეთ დინამიკის კაბელები შესაბამის ტერმინალებთან. შეაერთეთ დადებითი კაბელი დადებით ტერმინალთან და უარყოფითი კაბელი – უარყოფით ტერმინალთან. არასწორად დაკავშირებული კაბელი დაამახინჯებს ხმას ან არ გამოსცემს ბანის ხმას.
  • შეაერთეთ პროდუქტი პროდუქტის შეძენის დროს მოწოდებულ დინამიკებთან და კაბელებთან.
  • თუ პროდუქტს აკავშირებთ ისეთ დინამიკებთან ან კაბელებთან, რომლებიც პროდუქტის შეძენის დროს არ ყოფილა თქვენთვის მოწოდებული, შეიძლება დაფიქსირდეს ხმის ხარისხის გაუარესება ან დინამიკის გაუმართაობა.
  • როდესაც დინამიკებს აკავშირებთ პროდუქტთან, შეაერთეთ მხოლოდ ერთი დინამიკი გამომავალ პორტში, რომელიც შეესაბამება დინამიკს.
  • თუ რამდენიმე დინამიკს დააკავშირებთ ერთ გამომავალ პორტთან, ამან შეიძლება გამოიწვიოს პროდუქტის ან დინამიკის გაუმართაობა.

კავშირის სტატუსის შემოწმება LED ფერით

კავშირის სტატუსის შემოწმება შესაძლებელია უკაბელო მიმღების წინა პანელზე LED ინდიკატორის გამოყენებით.

LED-ის ფერები

სტატუსი

მოციმციმე მწვანე

მიმდინარეობს დაკავშირება

მწვანე

დაკავშირდა წარმატებით

წითელი

უხარისხო კავშირი, ან მიმღები ლოდინის რეჟიმშია

გამორთვა

დენის კაბელი არ არის დაკავშირებული

ხელით დაკავშირება

თუ უკაბელო მიმღების წინ ხედავთ წითელ LED-ს, ეს ნიშნავს, რომ აკუსტიკური სისტემა არ არის დაკავშირებული მიმღებთან. თუ ეს ასეა, დააკავშირეთ ისინი შემდეგი თანმიმდევრობით.

  1. a დააჭირეთ ჩართვის9619.png ღილაკს აკუსტიკური სისტემის გამორთვისთვის.

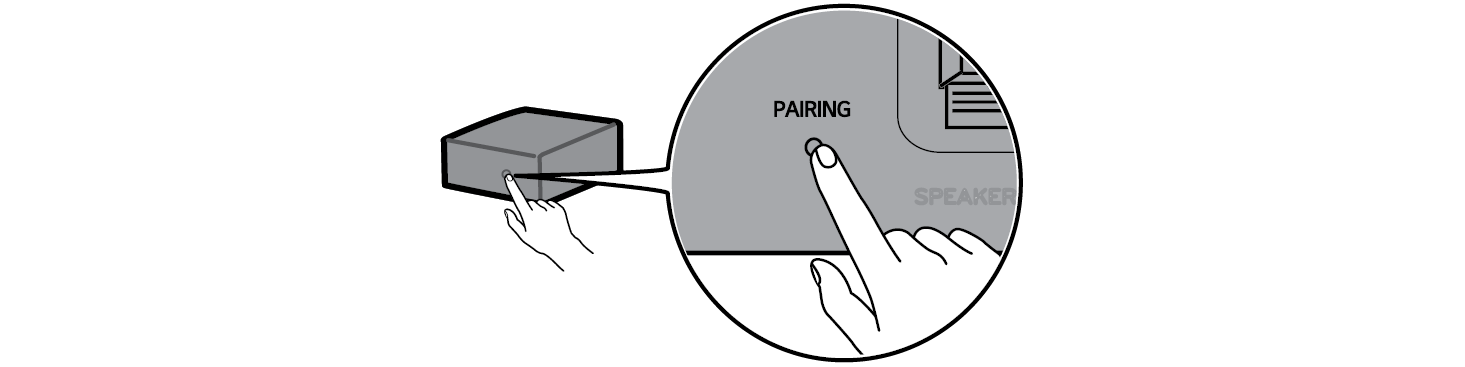

  2. b დააჭირეთ PAIRING ღილაკს უკაბელო მიმღების უკანა მხარეს. შეამოწმეთ, ციმციმებს თუ არა უკაბელო მიმღების წინ LED ნათურა მწვანედ.



  1. c დააჭირეთ ჩართვის9624.png ღილაკს აკუსტიკური სისტემის ჩასართავად.
  2. d როდესაც კავშირი დამყარდება, დაინახავთ, რომ LED ნათურა უკაბელო მიმღებზე აინთება მწვანედ.


6756.png შენიშვნა
  • განათავსეთ უკანა დინამიკები ტელევიზორიდან ან მონიტორიდან მინიმუმ 30 სმ დაშორებით.

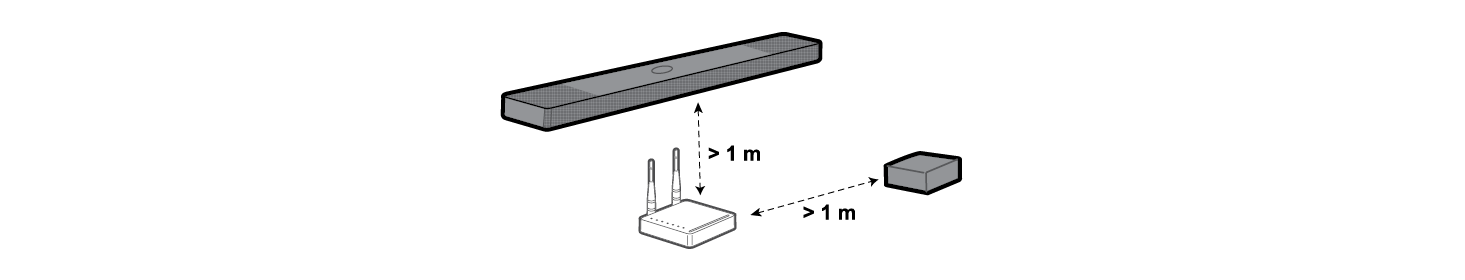

  • უკაბელო კავშირის წყვეტის თავიდან ასაცილებლად დაიცავით მინიმუმ 1 მ მანძილი აკუსტიკურ სისტემასა ან უკაბელო მიმღებს და პერიფერიულ მოწყობილობებს შორის, რომლებიც წარმოქმნის ძლიერ ელექტრომაგნიტურ ტალღებს (მაგ. უკაბელო როუტერები, მიკროტალღური ღუმელები და ა.შ.).


ფერიტის ბირთვის მიმაგრება (სურვილისამებრ)

ფერიტის ბირთვი შეიძლება არ იყოს მოწოდებული სახელმწიფო სტანდარტების გათვალისწინებით.

ფერიტის ბირთვის მიმაგრება დინამიკის კაბელებზე

მიამაგრეთ ფერიტის ბირთვი კაბელებზე, რათა შეამცროთ რადიოს ხმაური.

  1. a გამოქაჩეთ ნაწილი [a] ფერიტის ბირთვის გასახსნელად.
  2. b უკაბელო მიმღების დინამიკის კაბელები ორჯერ შემოახვიეთ ფერიტის ბირთვზე. უკაბელო მიმღებსა და ფერიტის ბირთვს შორის მანძილი უნდა იყოს დაახლოებით 18 სმ.
  3. c დახურეთ ფერიტის ბირთვი, სანამ მოისმენთ დაწკაუნების ხმას.



გარემომცველი (მოცულობითი) ხმის დაყენება

გარემომცველი ხმის ფუნქცია საშუალებას გაძლევთ, მოისმინოთ დინამიკებიდან მრავალი აუდიო არხის მიერ წარმოებული იმერსიული 3D ხმა, განურჩევლად თავდაპირველად ჩაწერილი შინაარსის არხებისა.

მაგალითად, თუ თქვენ უსმენთ მუსიკას, რომელიც ჩაწერილია 2.0 არხში სტანდარტული ხმის ეფექტებით, მაშინ როცა უკანა უკაბელო დინამიკია მიერთებული, თქვენ შესაძლოა მოისმინოთ შემდეგი სხვაობები.


როდესაც გარემომცველი ხმა გამორთულია


როდესაც გარემომცველი ხმა ჩართულია



6840.png შენიშვნა

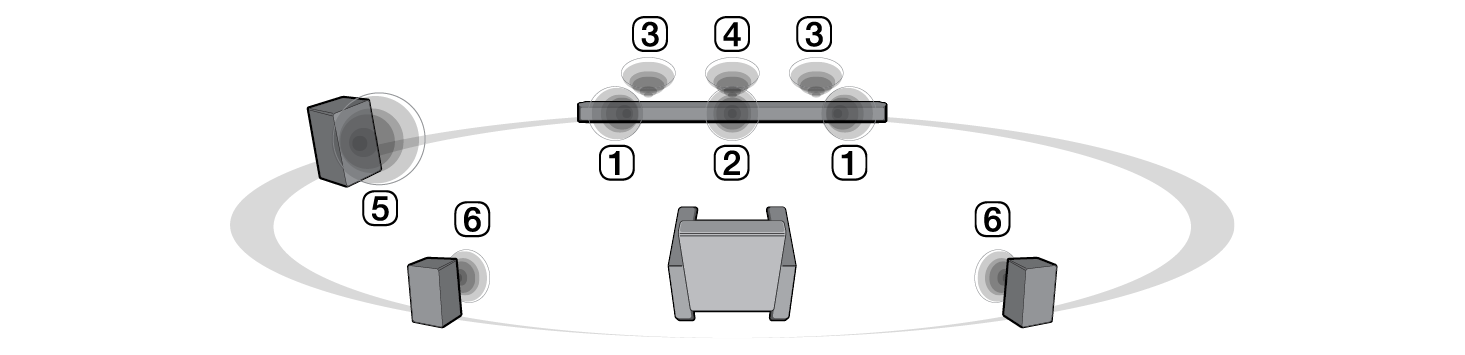

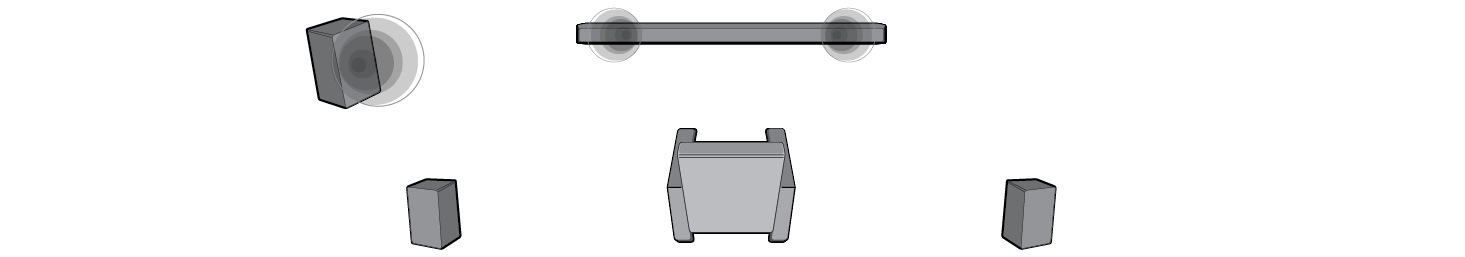

  • დინამიკების პოზიციები შემდეგნაირად გამოიყურება.
  1. A წინა დინამიკები
  2. B ცენტრალური დინამიკები
  3. C ზედა დინამიკები ზემოდან არსებული ხმისთვის
  4. D ზედა ცენტრალური დინამიკი ზემოდან არსებული ხმისთვის
  5. E ულტრადაბალსიხშირიანი დინამიკი
  6. F უკანა დინამიკები

გარემომცველი ხმის ჩართვა/გამორთვა

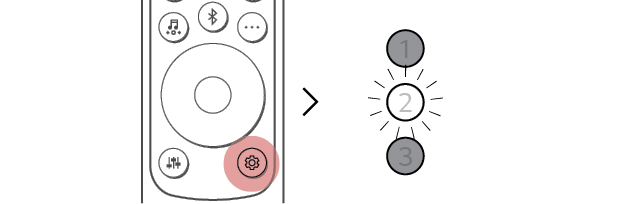

  1. a დააჭირეთ პარამეტრები6854.png ღილაკს. LED2 აციმციმდება თეთრად.

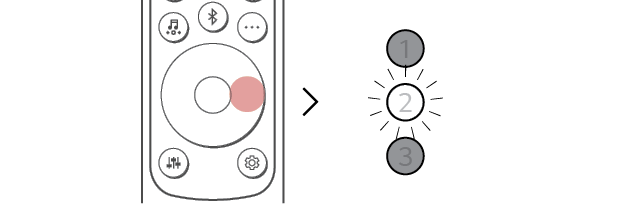

  1. b სანამ LED2 ციმციმებს, დააჭირეთ ღილაკს მარჯვნივ ერთხელ, რათა აირჩიოთ გარემომცველი ხმის პარამეტრი.

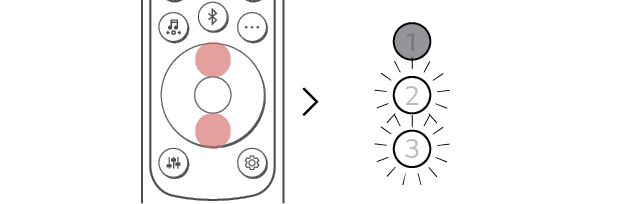

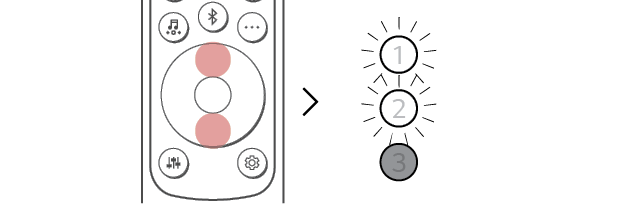

  1. c სანამ LED2 ციმციმებს, დააჭირეთ ღილაკს ზევით/ქვევით. თუ გარემომცველი ხმის პარამეტრი ჩართულია, LED1 იციმციმებს თეთრად. თუ გარემომცველი პარამეტრი გამორთულია, LED3 იციმციმებს თეთრად.


(ჩართულია)


(გამორთვა)


დინამიკის ხმა შემავალი არხების მიხედვით

ხმის ეფექტები

შემავალი

გამომავალი

უკანა დინამიკები არ არის დაკავშირებული

უკანა დინამიკები დაკავშირებულია

AI SOUND PRO

ხელოვნური ინტელექტით რეგულირებული ხმა

2.0 არხი



5.1 არხი

7.1 არხები ან უფრო მაღალი

7.1.4 არხები

STANDARD

შეგიძლიათ ისიამოვნოთ ოპტიმიზირებული ხმით.

2.0 არხი



5.1 არხი



7.1 არხები ან უფრო მაღალი



7.1.4 არხები



MUSIC

შეგიძლიათ, ისიამოვნოთ მუსიკისთვის ოპტიმიზირებული უკეთესი ხმით.

2.0 არხი



5.1 არხი



7.1 არხები ან უფრო მაღალი



7.1.4 არხები



CINEMA

კინემატოგრაფიული 3D ხმა

2.0 არხი



5.1 არხი

7.1 არხები ან უფრო მაღალი

7.1.4 არხები

CLEAR VOICE PRO

სუფთა ხმა, ხმის ხარისხის გაუმჯობესება

2.0 არხი



5.1 არხი

7.1 არხები ან უფრო მაღალი

7.1.4 არხები

SPORTS

რეალისტური ხმა, როგორც სტადიონზე

2.0 არხი



5.1 არხი

7.1 არხები ან უფრო მაღალი

7.1.4 არხები

GAME

ოპტიმიზირებული ხმა თამაშისთვის

2.0 არხი



5.1 არხი

7.1 არხები ან უფრო მაღალი

7.1.4 არხები

BASS BLAST (BASS BLAST+)

ხმა გაძლიერებული ბანით

2.0 არხი



5.1 არხი

7.1 არხები ან უფრო მაღალი

7.1.4 არხები
