Sound Bar Quick Guide

Conexão com um cabo HDMI

Conecte a TV e o dispositivo externo (console de jogos, reprodutor de DVD etc.) com um cabo HDMI e desfrute de um som profundo e cheio.

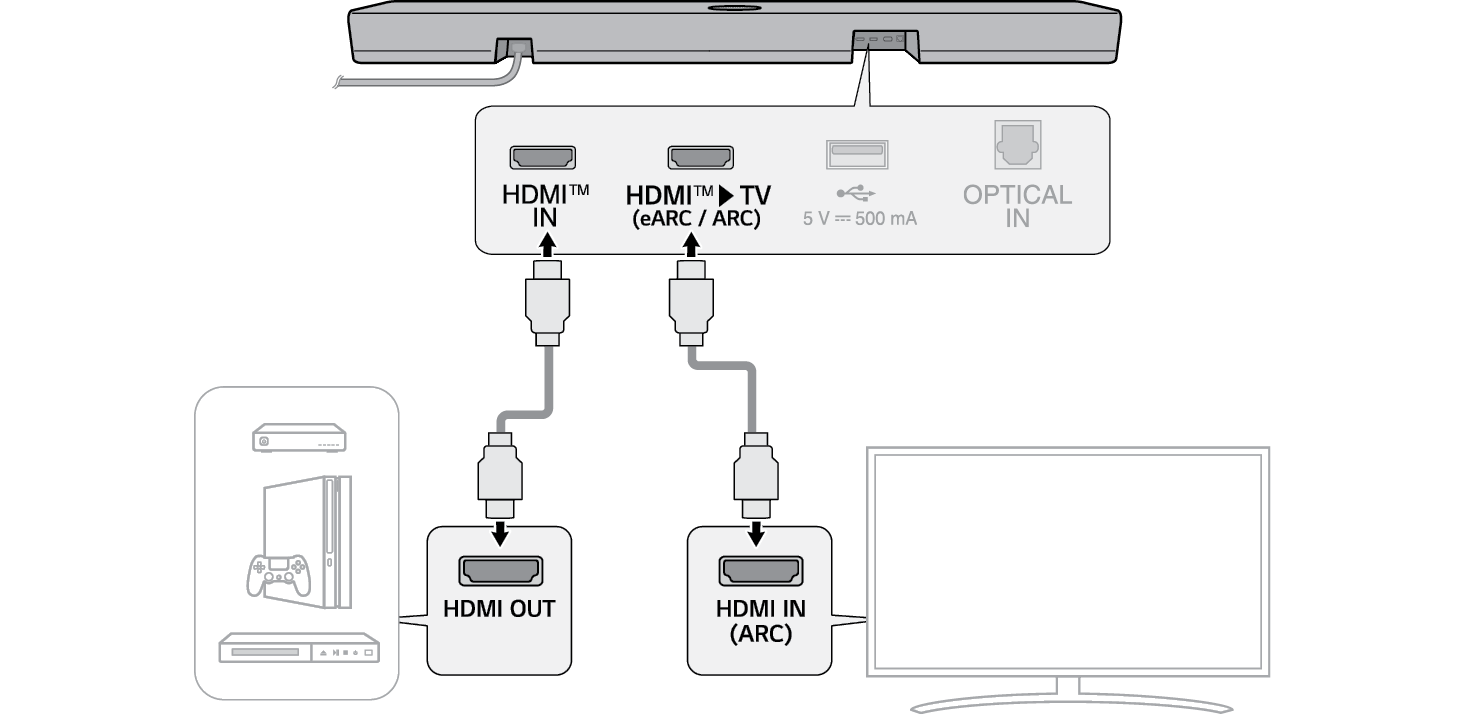

Conexão de um dispositivo externo via HDMI A

1. a Conecte um dispositivo externo, como um conversor, reprodutor de DVD ou Blu-ray. Seguindo a imagem abaixo, conecte o terminal HDMI OUT (SAÍDA HMDI) do dispositivo ao terminal HDMI™ IN (ENTRADA HDMI) na parte traseira do produto.
2. b Usando o cabo HDMI, conecte o terminal HDMI™ d TV (eARC / ARC) na parte traseira do produto ao terminal HDMI IN (ARC) da TV.

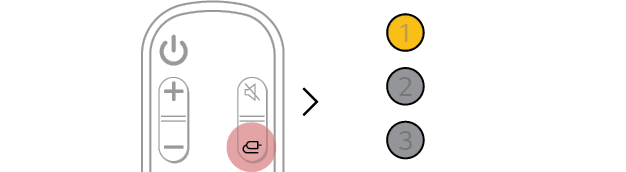

1. c Pressione o botão Função várias vezes até que o LED1 fique na cor amarelo ouro.

1. d Quando o dispositivo externo estiver corretamente conectado ao produto, você poderá ouvir o som do dispositivo.

Nota

Áudio Dolby Atmos® ou DTS:X® suporta 3.1.1 canais. Quando os alto-falantes traseiros estiverem conectados, 5.1.1 canais serão suportados. Verifique as configurações de saída de áudio no menu de Ajustes do seu dispositivo externo (ex.: reprodutor Blu-ray ou TV). A saída de áudio deve estar configurada como [Não codificada], [Bitstream], [Auto] ou [Pass through]. Para mais informações sobre como configurar a saída, consulte o manual do usuário do seu dispositivo externo. Use um cabo certificado com o logotipo HDMI.

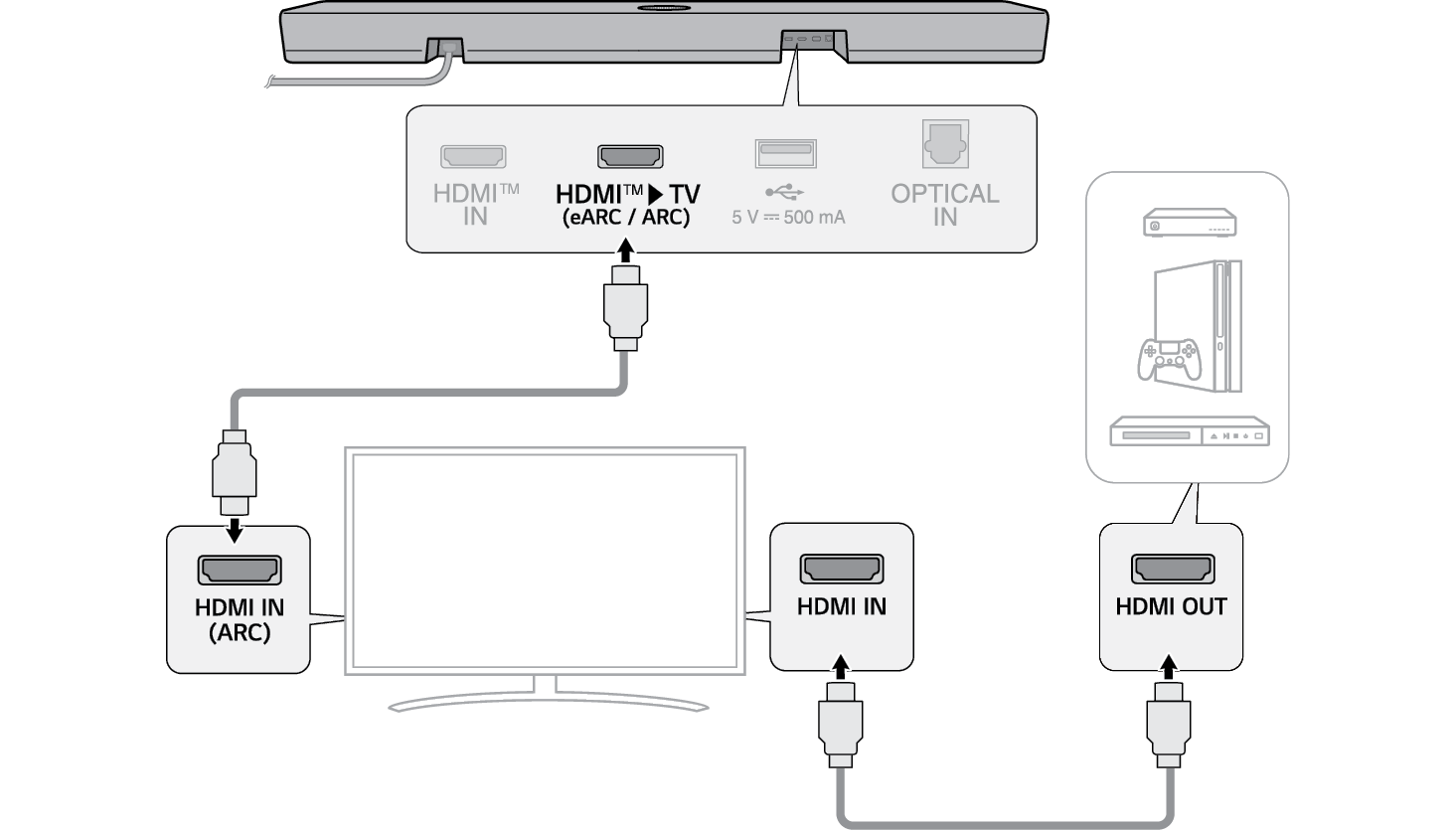

Conexão a um dispositivo externo via HDMI B

1. a Conecte um dispositivo externo, como um conversor, reprodutor de DVD ou Blu-ray. Seguindo a imagem abaixo, conecte o terminal HDMI OUT (SAÍDA HMDI) do dispositivo ao terminal HDMI IN (ENTRADA HDMI) da TV.
2. b Usando o cabo HDMI, conecte o terminal HDMI™ d TV (eARC / ARC) na parte traseira do produto ao terminal HDMI IN (ARC) da TV.

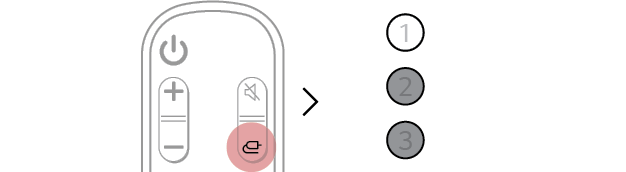

1. c Pressione o botão Função várias vezes até que o LED1 fique branco.

1. d Quando o dispositivo externo estiver corretamente conectado ao produto, você poderá ouvir o som do dispositivo.

Nota

Poderá não haver nenhum som dependendo das especificações da TV conectada. É recomendado conectar o dispositivo externo diretamente ao produto. ([ Veja “Conexão de um dispositivo externo via HDMI A” na página 36.)
