Sound Bar Quick Guide

Conexão do produto

Você pode desfrutar de um som mais cheio ao conectar a barra de som ao subwoofer sem fio.

Conexão automática do subwoofer sem fio

Após concluir a instalação, o subwoofer sem fio será conectado automaticamente à barra de som. Conecte a barra de som ao subwoofer na seguinte ordem.

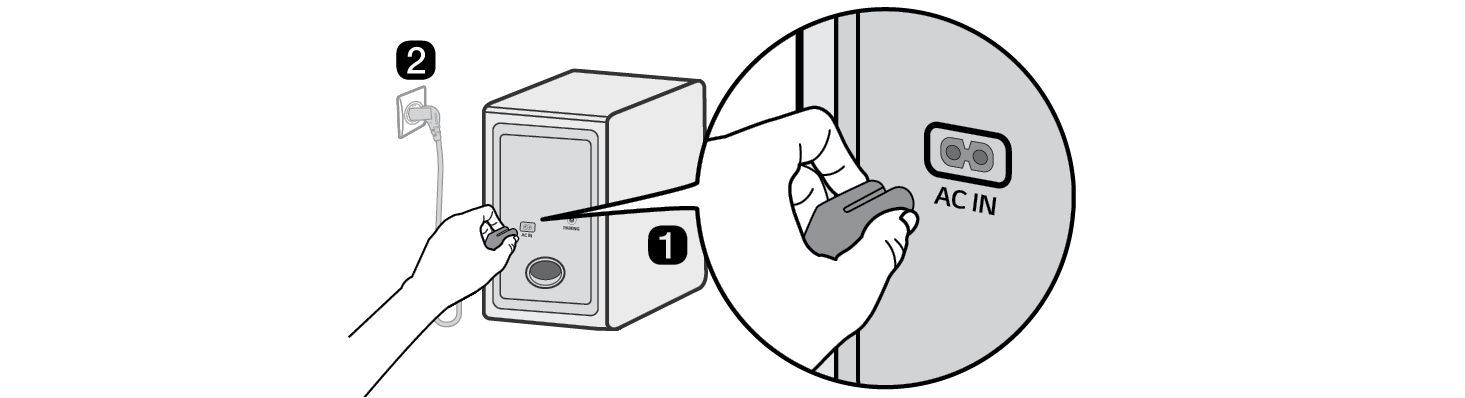

1. a Conecte o cabo de energia ao subwoofer sem fio.
2. b Conecte o cabo de energia conectado ao subwoofer sem fio em uma tomada.

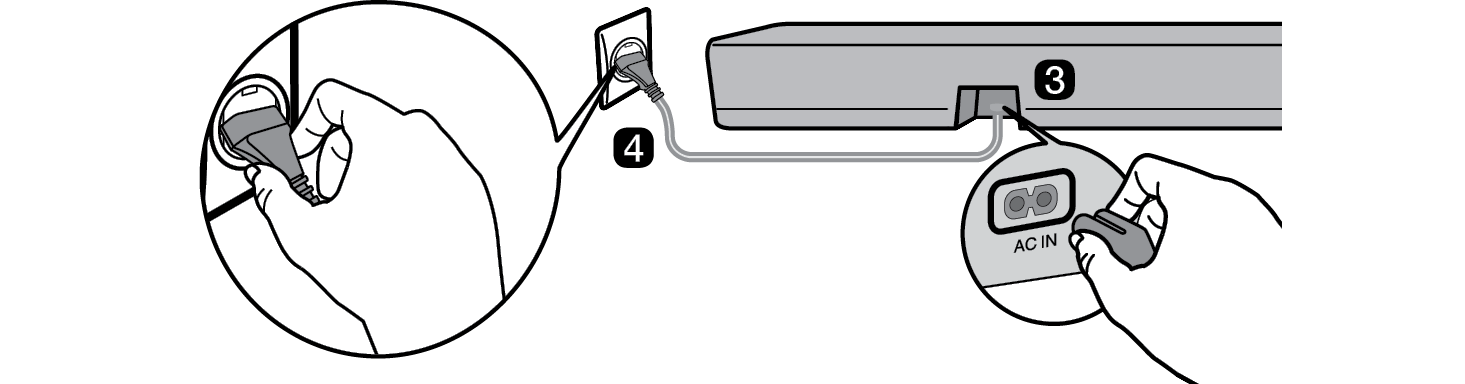

3. c Conecte o cabo de energia à barra de som.
4. d Ligue o cabo de energia conectado à barra de som em uma tomada.
5. e Pressione o botão Ligar/Desligar na barra de som para ligá-la.

1. f Quando a conexão for automaticamente estabelecida, você verá o LED no subwoofer sem fio ficar verde.

Verificação da conexão com o LED no subwoofer sem fio

Você pode verificar o estado da conexão observando o LED no subwoofer sem fio.

Cor do LED	Estado
Verde piscante	Conexão em curso
Verde	Conectado com êxito
Vermelho	Má conexão ou subwoofer em modo de espera
Desligado	O cabo de energia não está conectado

Conexão manual do subwoofer sem fio

Caso observe um LED vermelho no subwoofer sem fio, significa que a barra de som não está conectada ao subwoofer. Neste caso, conecte-os na seguinte ordem.

1. a Pressione o botão Ligar/Desligar na barra de som para desligá-la.

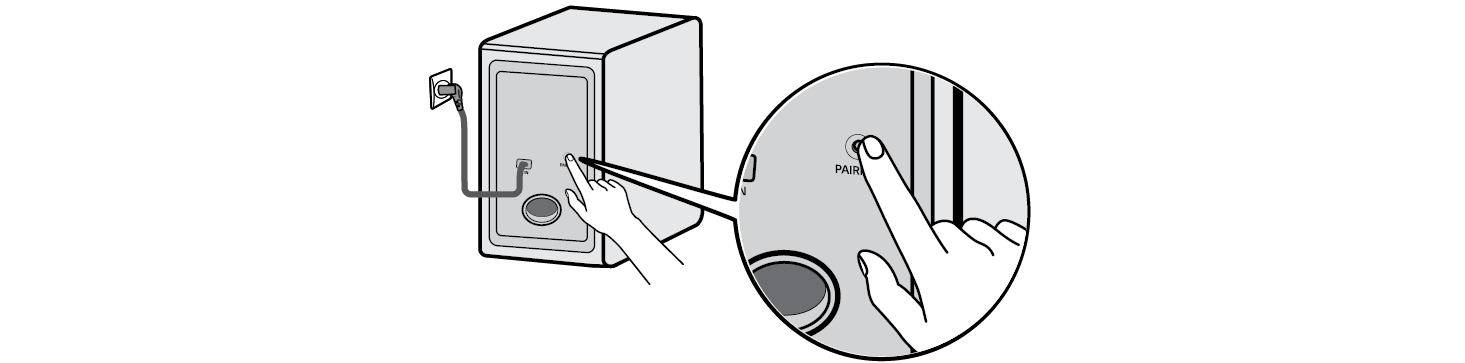

2. b Pressione o botão PAIRING no subwoofer sem fio. Verifique se o LED no subwoofer está piscando em verde. Caso ainda veja um LED vermelho no subwoofer sem fio, pressione e segure o botão na parte traseira do subwoofer novamente.

1. c Pressione o botão Ligar/Desligar na barra de som para ligá-la.
2. d Quando a conexão for estabelecida, você verá a luz LED no subwoofer sem fio ficar verde.

Nota

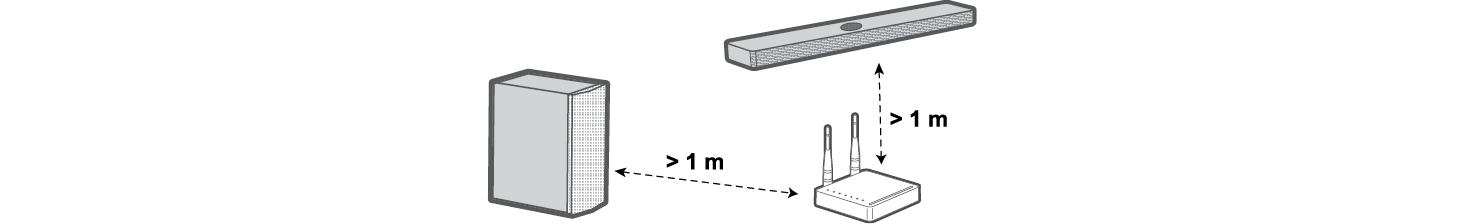

Instale a barra de som o mais perto possível do subwoofer sem fio. Quanto menor for a distância entre a barra de som e o subwoofer sem fio, melhor será a qualidade sonora. Certifique-se de que não haja obstáculos entre a barra de som e o subwoofer sem fio. Para evitar interferência sem fio, mantenha uma distância de pelo menos 1 m entre a barra de som ou o subwoofer sem fio e qualquer dispositivo periférico que gere fortes ondas eletromagnéticas (ex.: roteadores sem fio, fornos de micro-ondas etc.).

Conexão do alto-falantes traseiros

Conexão automática

Após concluir a instalação, os alto-falantes traseiros irão se conectar automaticamente à barra de som. Conecte a barra de som aos alto-falantes traseiros na seguinte ordem.

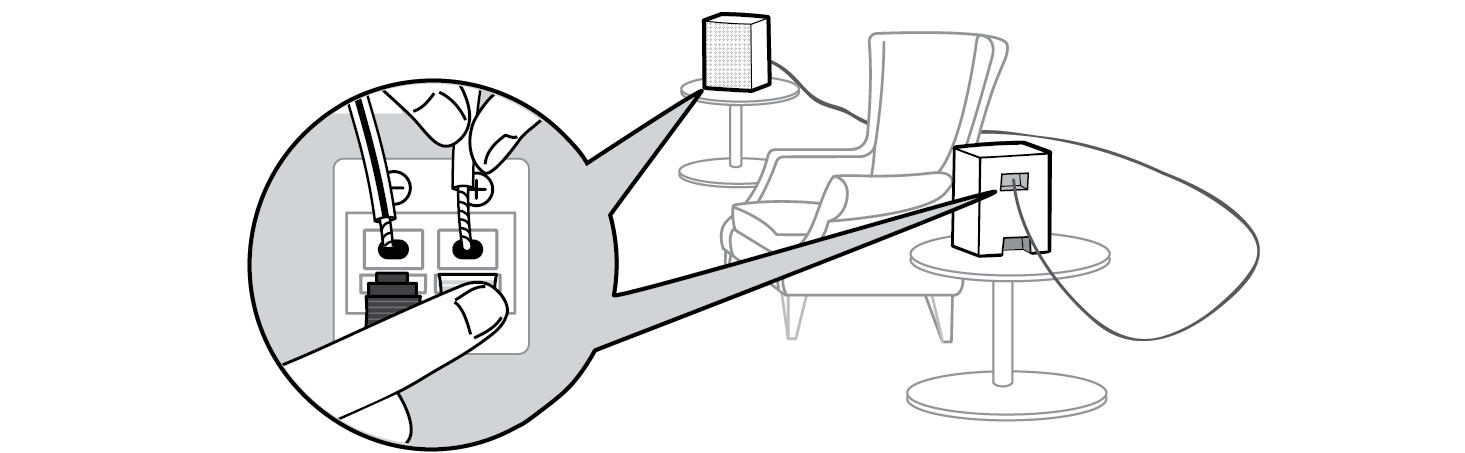

1. a Conecte os cabos do alto-falante aos terminais correspondentes nos alto-falantes traseiros (esquerdo, direito). Conecte o cabo listrado negro ao terminal negativo e o outro cabo ao terminal positivo.

1. b Ligue o cabo de energia ao alto-falante traseiro.
2. c Ligue o cabo de energia conectado ao alto-falante traseiro a uma tomada.
3. d Pressione o botão Ligar/Desligar na barra de som para ligá-la.
4. e Quando a conexão for automaticamente estabelecida, você verificará que o LED no alto-falante traseiro ficará na cor verde.

Nota

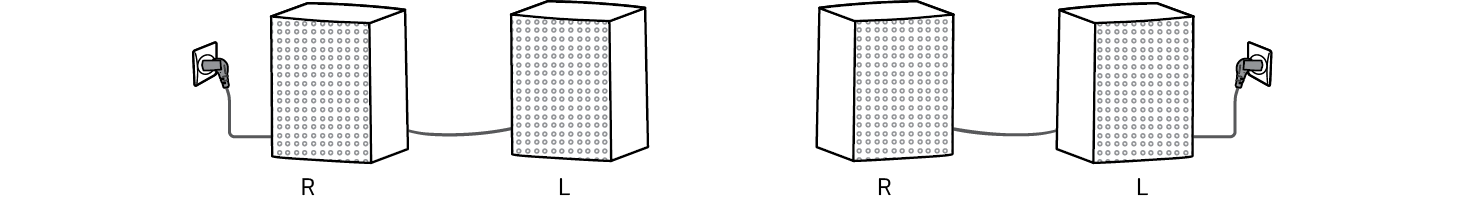

Use somente os alto-falantes fornecidos com o produto. O uso de outros alto-falantes pode causar avaria. Conecte os cabos do alto-falante aos terminais correspondentes. Conecte o cabo positivo ao terminal positivo e o cabo negativo ao terminal negativo. Um cabo conectado incorretamente irá distorcer o som ou não produzirá graves. Conecte o produto aos alto-falantes e cabos fornecidos pelo fabricante. Se você conectar o produto a alto-falantes ou cabos diferentes dos fornecidos pelo fabricante, a qualidade do som pode ser afetada ou pode haver avaria do alto-falante. Ao conectar os alto-falantes ao produto, conecte apenas um alto-falante à porta de saída adequada. Se você conectar vários alto-falantes a uma porta de saída, o desempenho do produto ou do alto-falante pode ser afetado. Se a posição do plugue de energia for diferente durante a instalação dos alto-falantes traseiros, você pode alterar a posição do canal Esquerdo/Direito dos alto-falantes traseiros por meio do aplicativo LG ThinQ.

Verificação do estado da conexão com a cor do LED

Você pode verificar o status da conexão com o LED no alto-falante traseiro.

Cor do LED	Estado
Verde piscante	Conexão em curso
Verde	Conectado com êxito
Vermelho	Conexão ruim ou alto-falantes traseiros em modo de espera
Desligado	O cabo de energia não está conectado

Conexão manual

Caso observe um LED vermelho no alto-falante traseiro, significa que a barra de som não está conectada aos alto-falantes traseiros. Neste caso, conecte-os na seguinte ordem.

1. a Pressione o botão Ligar/Desligar na barra de som para desligá-la.

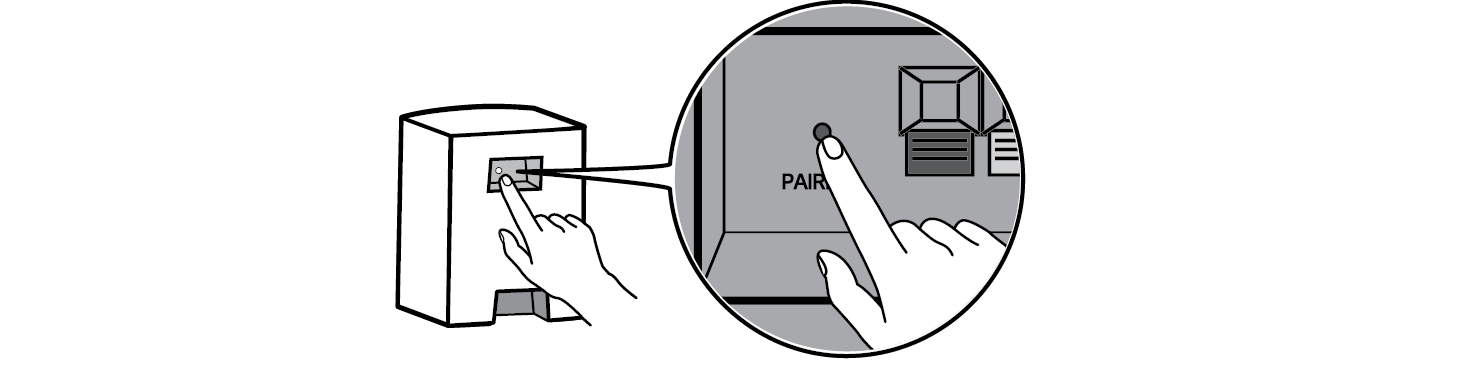

2. b Pressione o botão PAIRING na parte de trás do alto-falante traseiro. Verifique se o LED no alto-falante traseiro está piscando em verde.

1. c Pressione o botão Ligar/Desligar na barra de som para ligá-la.
2. d Quando a conexão for estabelecida, você verá a luz LED no alto-falante traseiro ficar verde.

Nota

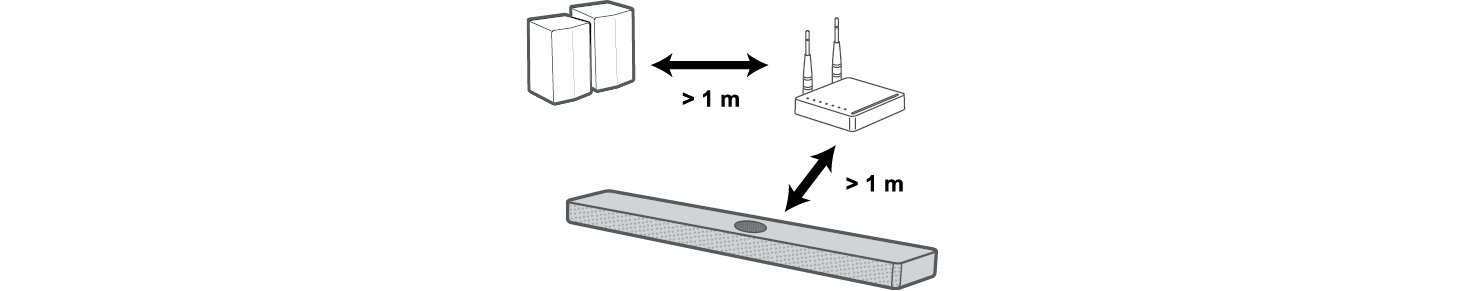

Mantenha os alto-falantes traseiros a pelo menos 30 cm da TV ou do monitor. Para evitar interferência sem fio, mantenha uma distância de pelo menos 1 m entre a barra de som ou os alto-falantes traseiros e quaisquer dispositivos periféricos que gerem fortes ondas eletromagnéticas (P. ex. roteadores sem fio, fornos de micro-ondas etc.).

Organizando os cabos (opcional)

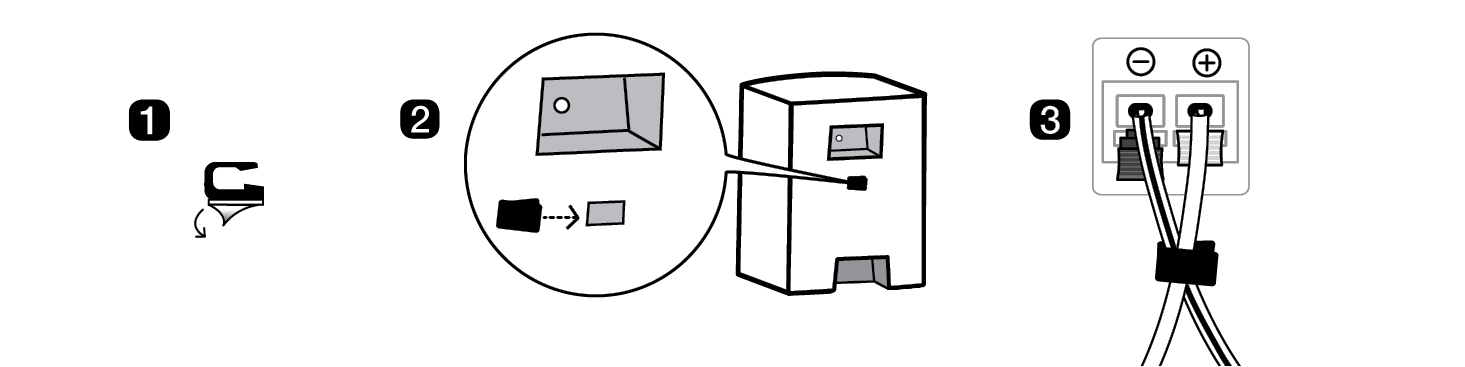

Você pode organizar o cabo do alto-falante com abraçadeiras.

Nota

Após concluir todas as conexões, você pode organizar os cabos conforme necessário.
