安裝

Sound Bar Quick Guide

產品連線

您可以透過將聲霸連線至無線重低音喇叭享受更豐富的聲音。

自動連線到無線重低音喇叭

安裝完成後，無線重低音喇叭將自動連線到聲霸。按以下順序將聲霸連線到重低音喇叭。

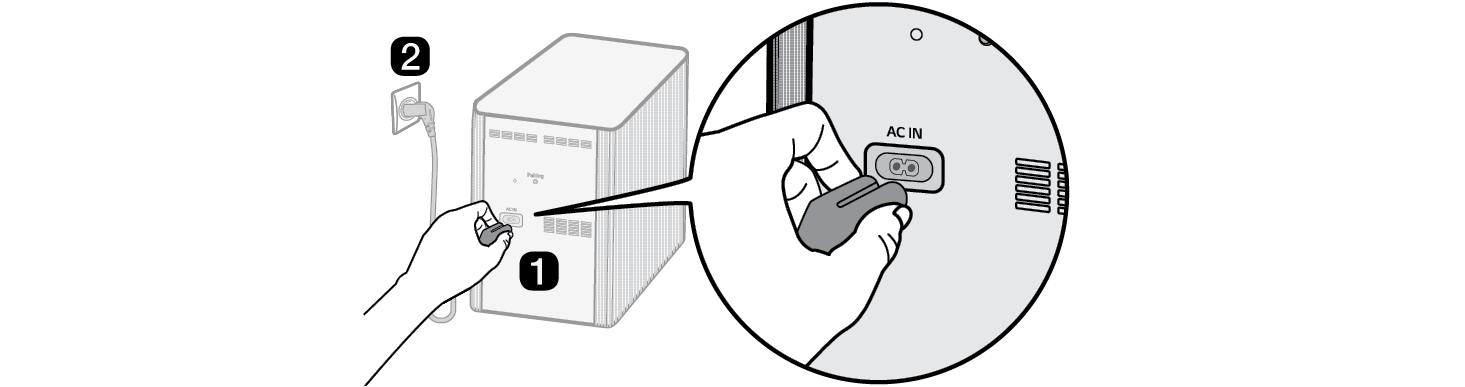

  1. a 將電源線插入無線重低音喇叭底部的 DC IN 端子。
  2. b 將連接到無線重低音喇叭的電源線插入插座。

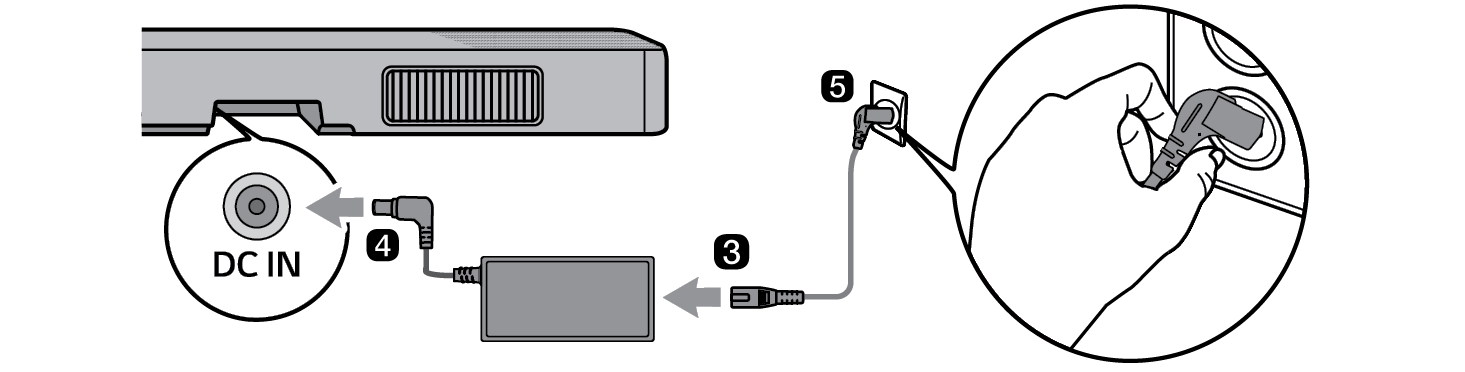

  3. c 將電源線插入 AC 轉接器。
  4. d 將 AC 轉接器線纜連接到產品背面的 DC IN（AC 轉接器輸入）端子。
  5. e 將連接到 AC 轉接器的電源線插入插座。




  1. f 自動建立連線時，您將看到在無線重低音喇叭的 LED 燈開啟綠燈。


122940.png 注意
  • 務必使用隨附的 AC 轉接器。使用其他 AC 轉接器可能導致故障且可能導致產品保固失效。

查看無線重低音喇叭上的 LED，以瞭解連線狀態

您可查看無線重低音喇叭上的 LED，以瞭解連線狀態。

LED 顏色

狀態

綠燈閃爍

正在連線

綠燈

連線成功

紅燈

連線訊號差，或者重低音喇叭待機中

關閉

電源線未插入

手動連線到無線重低音喇叭

如果在無線重低音喇叭上看到紅色 LED 燈，這代表聲霸未與重低音喇叭連線。如果出現此情況，請以下列順序連線。

  1. a 按下聲霸上的電源146201.png 按鈕以關閉。

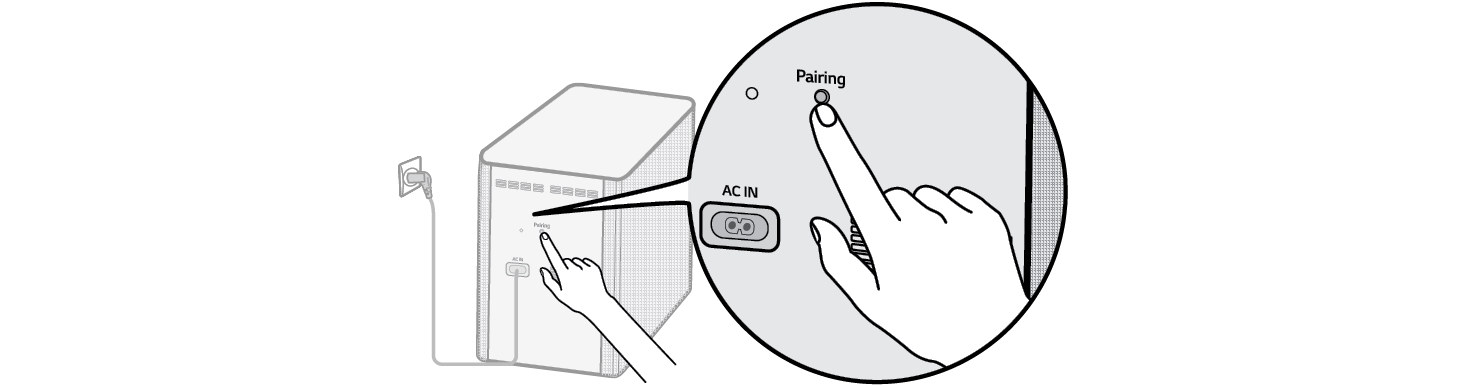

  2. b 按無線重低音喇叭上的 Pairing 按鈕。查看重低音喇叭上的 LED 是否閃綠燈。如果您仍在無線重低音喇叭看到 LED 亮紅燈，再次按住無線重低音喇叭背面的按鈕。



  1. c 按下聲霸上的電源146209.png 按鈕以開啟。
  2. d 建立連線時，您將看到在無線重低音喇叭上的 LED 燈開啟綠燈。


120145.png 注意
  • 盡量將聲霸安裝在靠近無線重低音喇叭的位置。聲霸和無線重低音喇叭之間的距離越近，音質越好。
  • 請確保聲霸和無線重低音喇叭之間沒有障礙物。

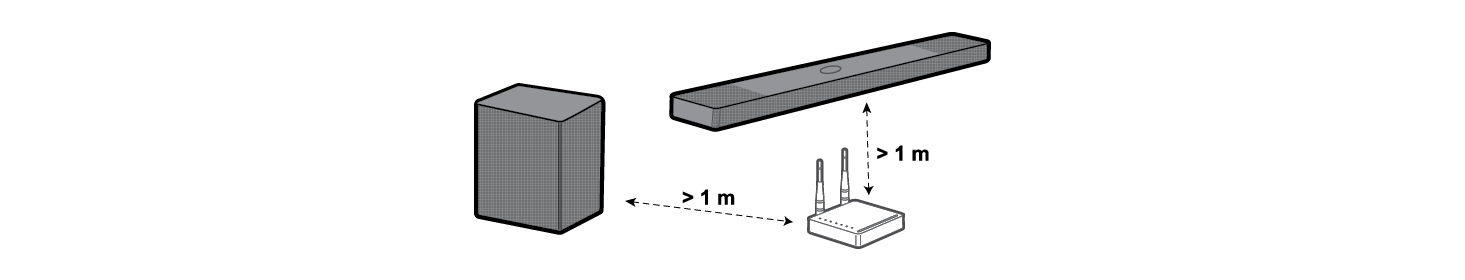

  • 為防止無線干擾，請在聲霸或無線重低音喇叭與任何會產生強電磁波的外圍設備（例如無線路由器、微波爐等）之間保持至少 1 公尺的距離。


將後置揚聲器連接到無線接收器（SPQ8-S，另售）

自動連線

安裝完成後，無線接收器將自動連接到聲霸。按以下順序將聲霸連接到無線接收器。

  1. a 將揚聲器纜線連接到後置揚聲器（左、右）上相應的端子。將黑色條紋纜線連接到負極端子，將另一根纜線線接到正極端子。
  2. b 將後置揚聲器（左、右）上的揚聲器纜線連接到無線接收器。

接收器端子顏色

揚聲器位置

藍色

L 左後

灰色

R 右後



  1. c 將電源線插入無線接收器。
  2. d 將連接到無線接收器的電源線插入插座。
  3. e 按下聲霸上的電源147058.png 按鈕以開啟。
  4. f 自動建立連線時，您將看到在無線接收器正面的 LED 燈開啟綠燈。


120602.png 注意
  • 請僅使用產品隨附的揚聲器。使用其他揚聲器可能會導致故障。
  • 將揚聲器纜線連接到相應的端子。將正極纜線連接到正極端子，將負極纜線連接到負極端子。纜線連接不正確會導致聲音失真或沒有低音。
  • 請將產品連接到購買時隨附的揚聲器和線纜。
  • 如果未將產品連接到購買時隨附的揚聲器和線纜，可能會導致音質惡化或揚聲器故障。
  • 將揚聲器連接到產品時，僅將一個揚聲器連接到適用該揚聲器的輸出通訊埠上。
  • 如果您將多個揚聲器連接到單一輸出通訊埠，可能會導致產品或揚聲器故障。

利用 LED 顏色查看連線狀態

您可以利用無線接收器正面的 LED 查看連線狀態。

LED 顏色

狀態

綠燈閃爍

正在連線

綠色

連線成功

紅色

連線訊號差，或者接收器待機中

關閉

電源線未插入

手動連接

如果在無線接收器的正面看到紅色 LED 燈，這代表聲霸未與接收器連線。如果出現此情況，請以下列順序連線。

  1. a 按下聲霸上的電源147095.png 按鈕以關閉。

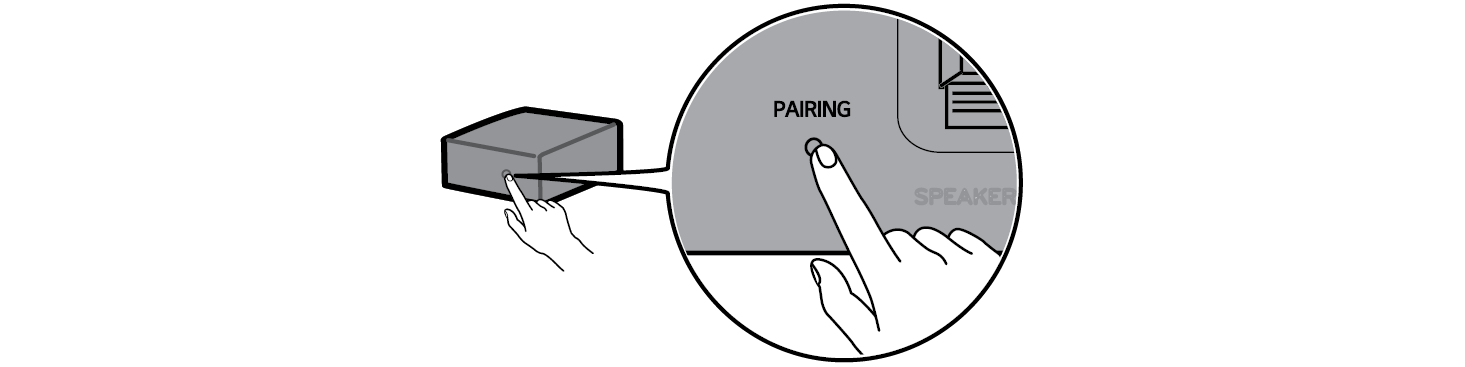

  2. b 按下無線接收器背面的 PAIRING 按鈕。查看無線接收器正面的 LED 是否閃綠燈。



  1. c 按下聲霸上的電源147106.png 按鈕以開啟。
  2. d 建立連線時，您將看到在無線接收器正面的 LED 燈開啟綠燈。


120579.png 注意
  • 保持後置揚聲器與電視或顯示器至少 30 公分的距離。
  • 為防止無線干擾，請在聲霸或無線接收器與任何會產生強電磁波的外圍設備（例如無線路由器、微波爐等）之間保持至少 1 公尺的距離。


安裝鐵氧體磁芯（可選）

根據國家標準，可能不提供鐵氧體磁芯。

將鐵氧體磁芯連接到揚聲器纜線

連接鐵氧體磁芯到纜線可以減少無線電雜音。

  1. a 拉動零件 [a] 以打開鐵氧體磁芯。
  2. b 將無線接收器的揚聲器纜線纏繞鐵氧體磁芯兩次。無線接收器與鐵氧體磁芯之間需要約 18 公分的距離。
  3. c 關閉鐵氧體磁芯，直到聽到咔嚓一聲。



設定環繞聲

無論原始錄製內容使用聲道，環繞聲功能讓您可以從揚聲器聽到多個音訊聲道產生具臨場感的 3D 音效。

例如，如果您在連接無線後置揚聲器時，以標準音效聆聽以 2.0 聲道錄製的音樂，您會聽到以下差異。

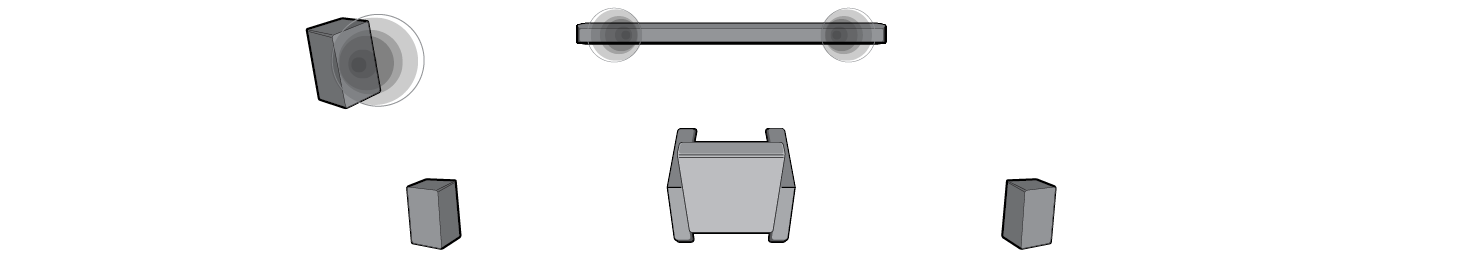

環繞聲關閉時


環繞聲開啟時



120558.png 注意

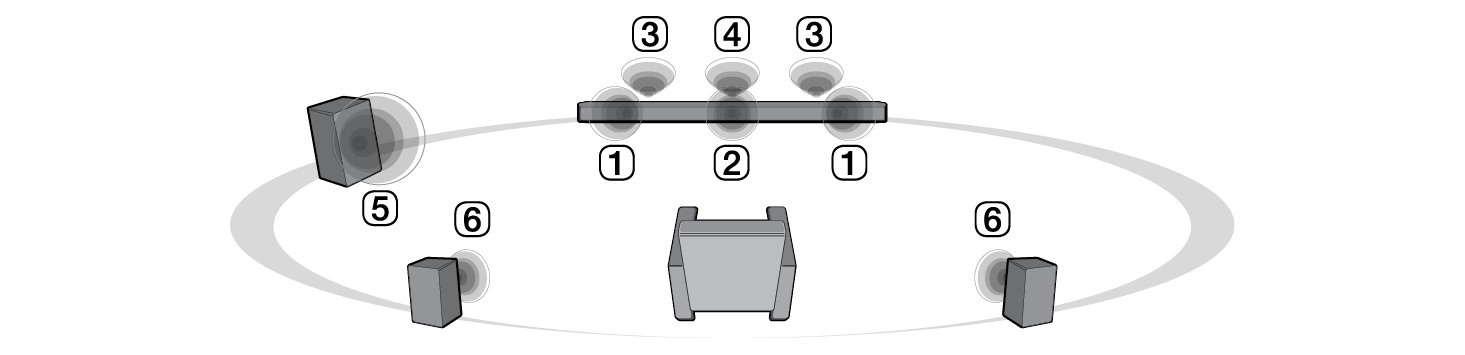

  • 揚聲器位置如下。
  1. A 前置揚聲器
  2. B 中央揚聲器
  3. C 傳遞上方聲音的吸頂揚聲器
  4. D 傳遞上方聲音的吸頂中央揚聲器
  5. E 低音喇叭
  6. F 後置揚聲器

開啟/關閉環繞音效

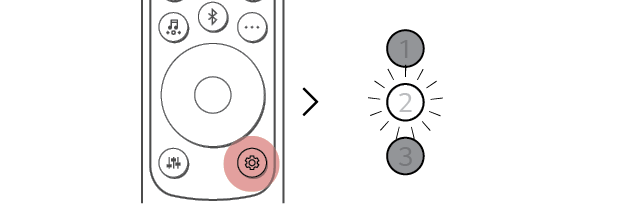

  1. a 按設定144380.png 按鈕。LED2 閃白燈。

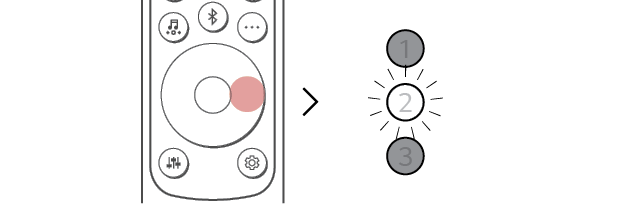

  1. b LED2 閃爍時，按右按鈕一次選擇環繞聲設定。

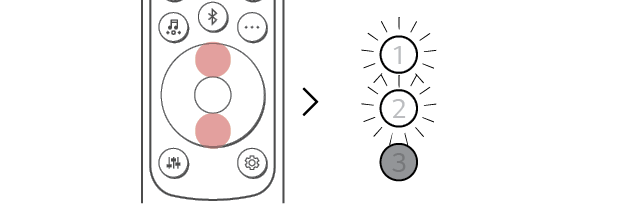

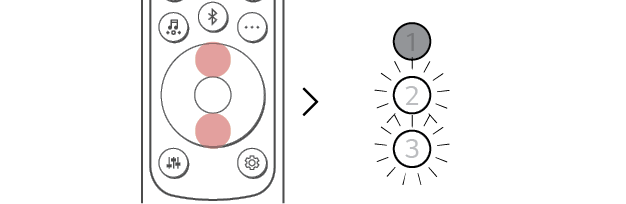

  1. c LED2 閃爍時，按上/下按鈕。如果開啟環繞聲設定，LED1 閃白燈。如果關閉環繞聲設定，LED3 閃白燈。


（開啟）


（關閉）


依據輸入聲道的揚聲器音效

音效

輸入

輸出

後置揚聲器未連接

後置揚聲器已連接

AI SOUND PRO

使用人工智慧自訂的音效

2.0 聲道



5.1 聲道

7.1 聲道或更多

7.1.4 聲道

STANDARD

聆賞最佳音響效果。

2.0 聲道



5.1 聲道



7.1 聲道或更多



7.1.4 聲道



MUSIC

您可以享受最佳化的更好音樂音質。

2.0 聲道



5.1 聲道



7.1 聲道或更多



7.1.4 聲道



CINEMA

劇院級 3D 音效

2.0 聲道



5.1 聲道

7.1 聲道或更多

7.1.4 聲道

CLEAR VOICE PRO

語音音質清晰，提高語音音質

2.0 聲道



5.1 聲道

7.1 聲道或更多

7.1.4 聲道

SPORTS

逼真的聲音宛如置身體育場

2.0 聲道



5.1 聲道

7.1 聲道或更多

7.1.4 聲道

GAME

將遊戲音效最佳化

2.0 聲道



5.1 聲道

7.1 聲道或更多

7.1.4 聲道

BASS BLAST (BASS BLAST+)

低音增強音效

2.0 聲道



5.1 聲道

7.1 聲道或更多

7.1.4 聲道
