Sound Bar Quick Guide

Connexion de l’appareil

Vous pouvez profiter d’un son plus riche en connectant la barre de son au caisson de basse sans fil.

Connexion automatique du caisson de basses sans fil

Une fois l’installation terminée, le caisson de basse sans fil est automatiquement connecté à la barre de son. Connectez la barre de son au caisson de basse dans l’ordre suivant.

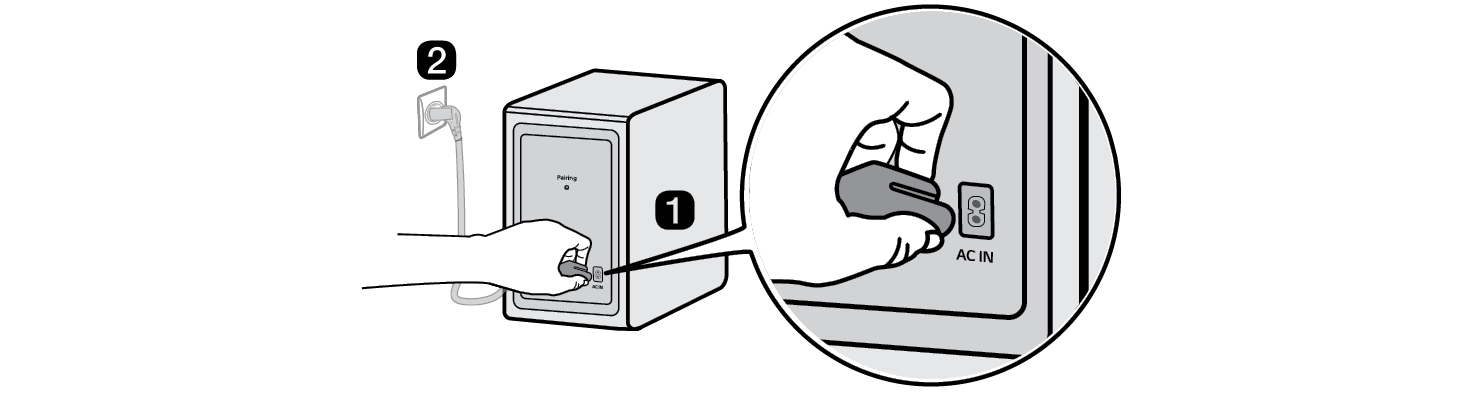

a Connectez le cordon d’alimentation sur le caisson de basses sans fil.
b Connectez le cordon d’alimentation connecté au caisson de basses sans fil sur une prise.

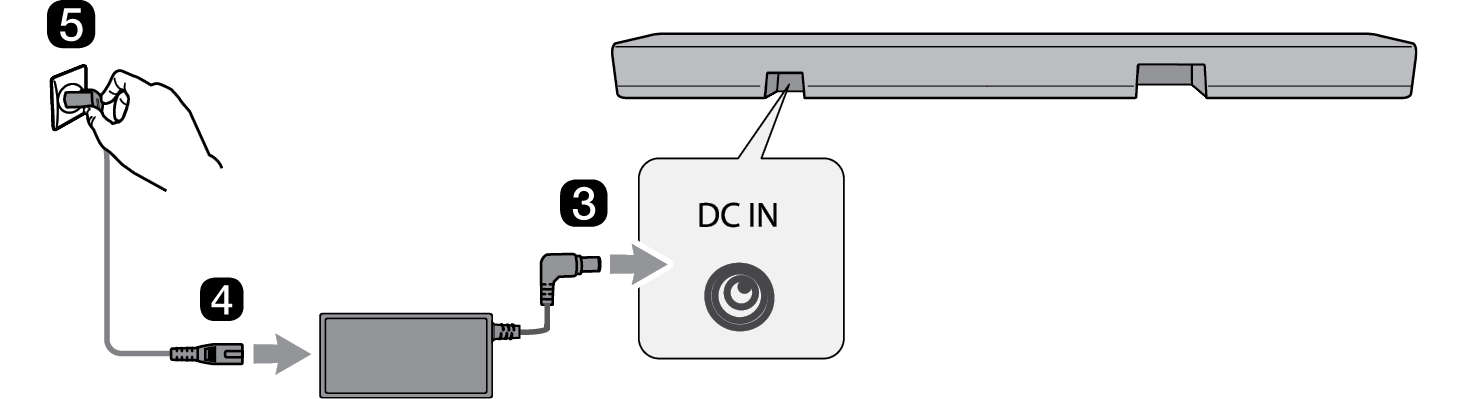

c ranchez le câble de l’adaptateur CA dans la borne DC IN (entrée adaptateur CA) à l’arrière de la barre de son.
d Branchez le cordon d’alimentation sur l’adaptateur CA.
e ranchez le cordon d’alimentation connecté à l’adaptateur CA dans une prise de courant.
f Appuyez sur le bouton Alimentation de la barre de son pour l’allumer.

g Lorsque la connexion est automatiquement établie, la DEL du caisson de basse sans fil s’allume en vert.

Vérification de la connexion avec la DEL du caisson de basse sans fil

Vous pouvez vérifier l’état de la connexion en regardant la DEL sur le caisson de basse sans fil.

Couleur de la DEL	État
Vert clignotant	Connexion en cours
Vert	Connecté avec succès
Rouge	Mauvaise connexion, ou bien le caisson de basses est en attente
Désactivé	Le cordon d’alimentation n’est pas branché

Connexion manuelle du caisson de basse sans fil

Si vous voyez une DEL rouge sur le caisson de basse sans fil, cela signifie qu’il n’y est pas connecté. Si c’est le cas, connectez-les dans l’ordre suivant.

a Appuyez sur le bouton Alimentation de la barre de son pour l’éteindre.

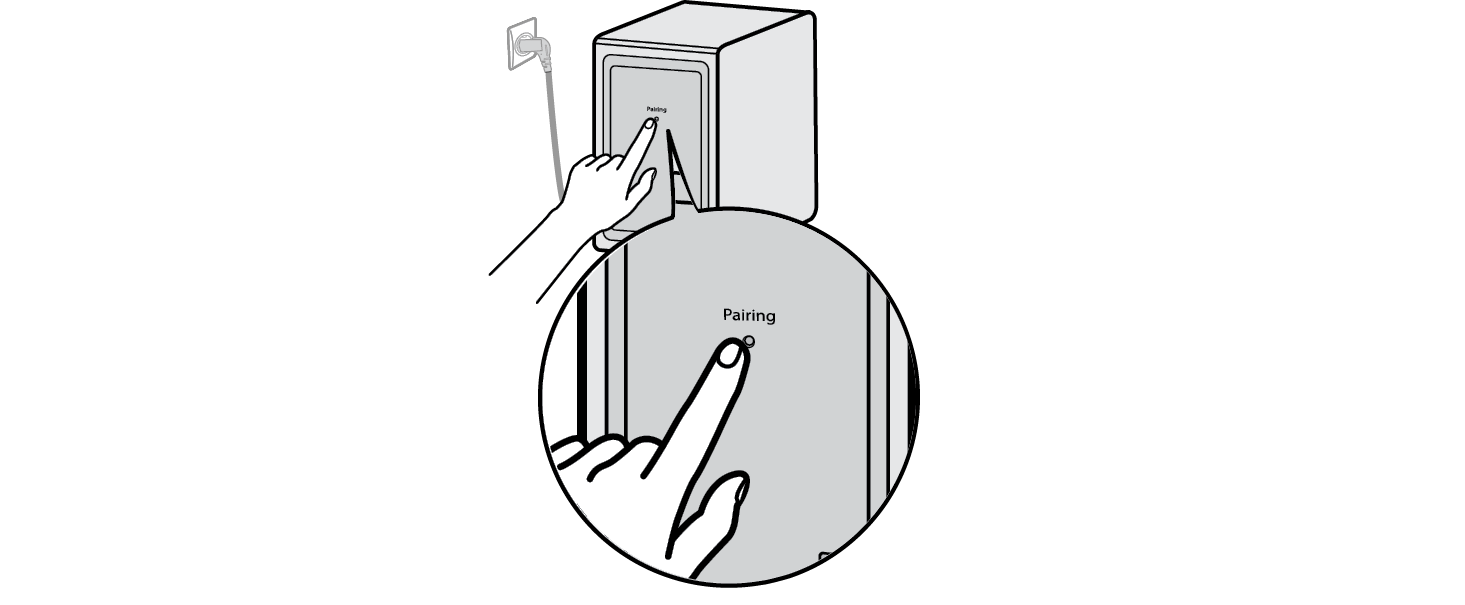

b Appuyez sur le bouton PAIRING au dos du caisson de basses sans fil. Vérifiez si le DEL du caisson de basse clignote en vert. Si vous voyez toujours une DEL rouge sur le caisson de basses sans fil, appuyez à nouveau sur le bouton à l’arrière du caisson de basses et maintenez-le enfoncé.

c Appuyez sur le bouton Alimentation de la barre de son pour l’allumer.
d Lorsque la connexion est établie, le voyant DEL du caisson de basse sans fil s’allume en vert.

Remarques

Installez la barre de son aussi près que possible du caisson de basse sans fil. Plus la distance entre la barre de son et le caisson de basse sans fil est faible, meilleure est la qualité du son.
Veillez à ce qu’il n’y ait pas d’obstacles entre la barre de son et le caisson de basse sans fil.

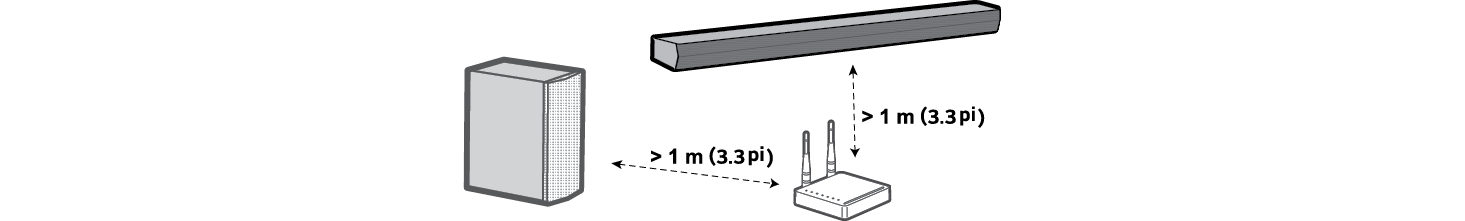

Pour éviter les interférences sans fil, maintenez une distance d’au moins 1 m (3,3 pi) entre la barre de son ou le caisson de basse sans fil et tout appareil périphérique générant de fortes ondes électromagnétiques (routeurs sans fil, fours à micro-ondes, etc.).

Désactiver la ou les connexions au réseau sans fil.

Configurez la fonction Auto Alim sur Désactivée puis éteignez l’appareil.

Connexion des haut-parleurs arrière

Connexion automatique

Une fois que l’installation est terminée, les haut-parleurs arrière seront automatiquement connectés à la barre de son. Connectez la barre de son aux haut-parleurs arrière dans l’ordre suivant.

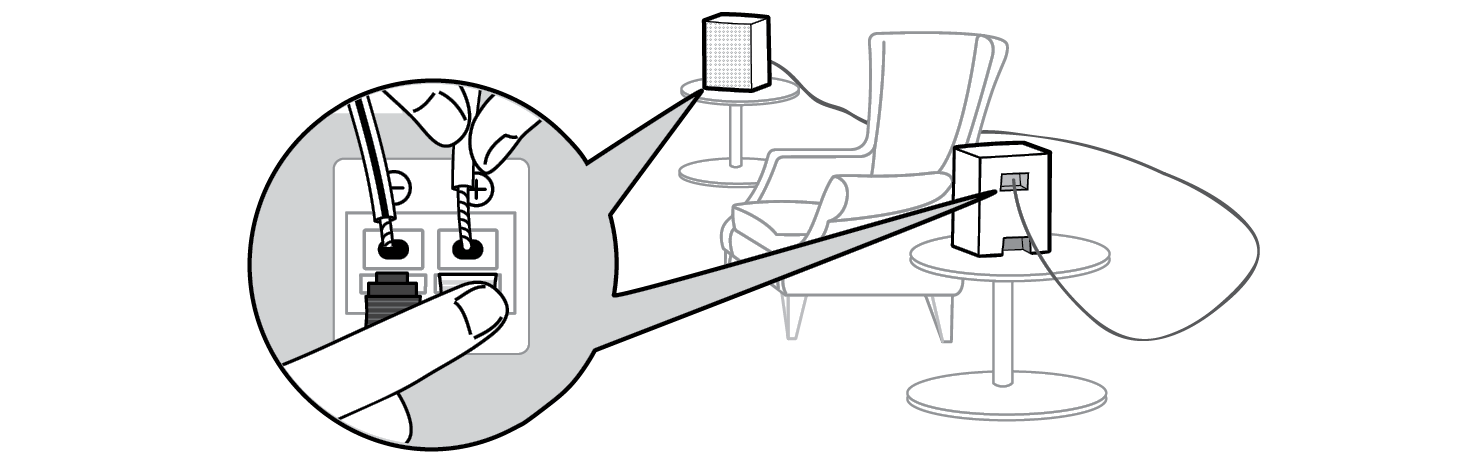

a Connectez les câbles de haut-parleur aux bornes correspondantes sur les haut-parleurs arrière (gauche, droit). Connectez le câble rayé noir à la borne négative et l’autre câble à la borne positive.

b Branchez le cordon d’alimentation dans le haut-parleur arrière.
c Branchez le cordon d’alimentation connecté au haut-parleur arrière sur une prise de courant.
d Appuyez sur le bouton Alimentation de la barre de son pour la mettre sous tension.
e Lorsque la connexion est automatiquement établie, vous verrez le voyant à DEL des haut-parleurs arrière s’allumer en vert.

Remarques

Utilisez uniquement le modèle de haut-parleur suggéré. L’utilisation d’autres haut-parleurs peut provoquer un dysfonctionnement.
Connectez les câbles de haut-parleur aux bornes correspondantes. Connectez le câble positif à la borne positive et le câble négatif à la borne négative. Un câble mal branché déformera le son ou ne produira pas de basses.
Connectez le produit aux haut-parleurs et aux câbles fournis au moment de l’achat des haut-parleurs.
Si vous connectez le produit à des haut-parleurs ou à des câbles autres que ceux fournis au moment de l’achat des haut-parleurs il peut y avoir une détérioration de la qualité du son ou un dysfonctionnement des haut-parleurs.
Lorsque vous connectez des haut-parleurs au produit, connectez un seul haut-parleur au port de sortie correspondant au haut-parleur.
Si vous connectez plusieurs haut-parleurs à un seul port de sortie, cela peut entraîner un dysfonctionnement du produit ou des haut-parleurs.

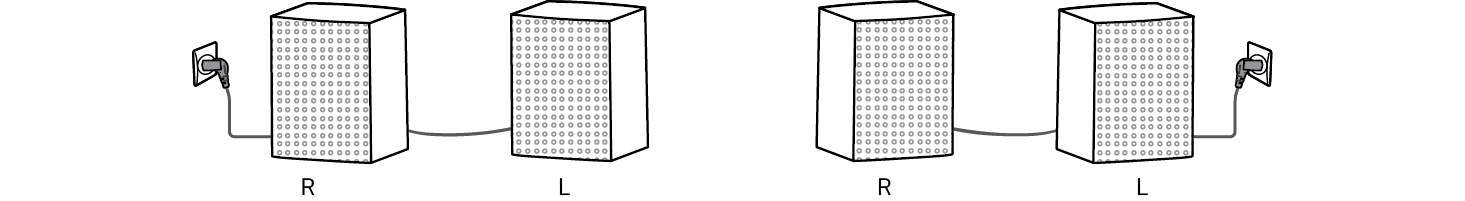

Si la position de la fiche d’alimentation est différente lors de l’installation des haut-parleurs arrière, vous pouvez modifier la position du canal Gauche/Droite des haut-parleurs arrière à l’aide de l’application LG ThinQ.

Vérification de l’état d’une connexion avec la couleur du voyant à DEL

Vous pouvez vérifier l’état de la connexion avec le voyant à DEL sur les haut-parleurs arrière.

Couleur du voyant à DEL	État
Vert clignotant	Connexion en cours
Vert	Connexion réussie
Rouge	Mauvaise connexion, ou les haut-parleurs arrière sont en veille
Éteint	Le cordon d’alimentation n’est pas branché.

Connexion manuelle

Si vous voyez voyant à DEL rouge sur le haut-parleur arrière, cela signifie que la barre de son n’est pas connectée aux haut-parleurs arrière. Si c’est le cas, connectez-les dans l’ordre suivant.

a Appuyez sur le bouton Alimentation de la barre de son pour la mettre hors tension.

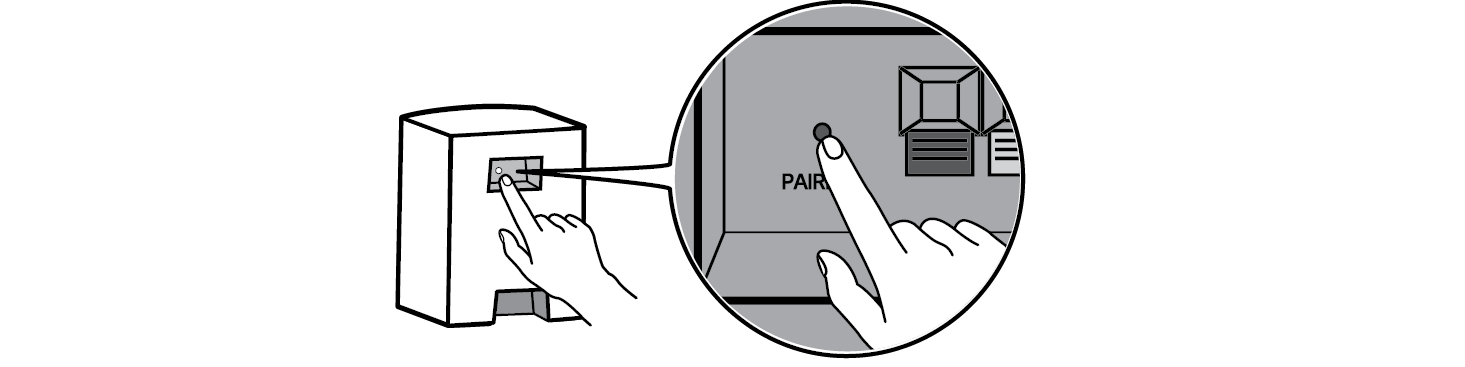

b Appuyez sur le bouton PAIRING (jumelage) au dos du haut-parleur arrière. Vérifiez si le voyant à DEL du haut-parleur arrière clignote en vert.

c Appuyez sur le bouton Alimentation de la barre de son pour la mettre sous tension.
d Lorsque la connexion est établie, vous verrez le voyant à DEL sur le haut-parleur arrière s’allumer en vert.

Remarques

Gardez les haut-parleurs arrière à au moins 30 cm (11,8 po) du téléviseur ou du moniteur.

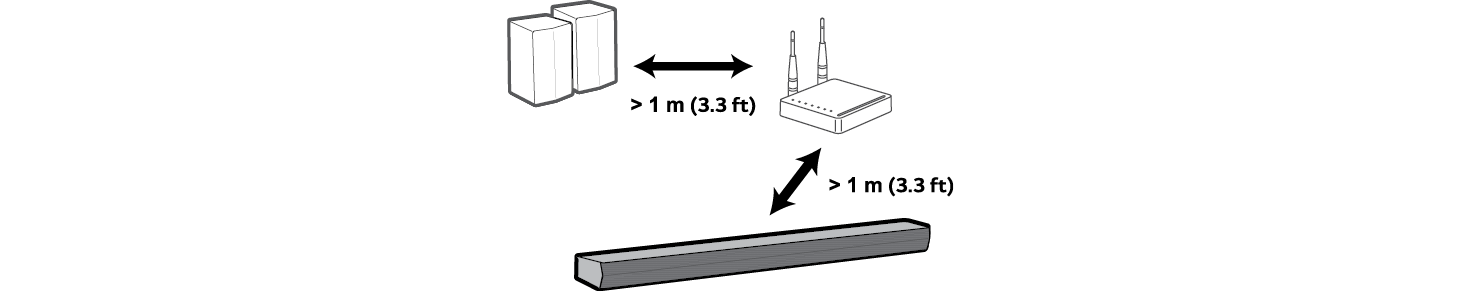

Pour éviter les interférences sans fil, maintenez une distance d’au moins 1 m (3,3 pi) entre la barre de son, ou le caisson de basses sans fil, et tout périphérique qui génère de fortes ondes électromagnétiques (par ex. les routeurs sans fil, les fours à micro-ondes, etc.).

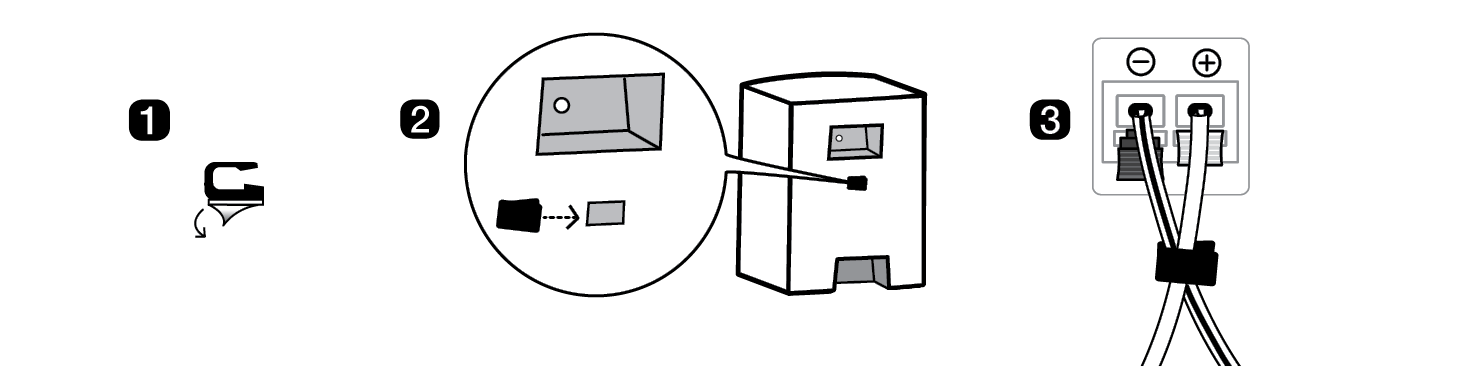

Organisation des câbles (en option)

Vous pouvez organiser le câble de le haut-parleur à l’aide des colliers de serrage fournis.

Remarque

Après avoir fait toutes les connexions, vous pouvez réarranger les câbles comme vous le souhaitez
