Sound Bar Quick Guide

Connexion du produit

Vous pouvez profiter d’un son plus riche en connectant la barre de son au caisson de basses sans fil.

Connexion automatique du caisson de basses sans fil

Après avoir achevé l’installation, le caisson de basses sans fil sera automatiquement connecté à la barre de son. Connecter la barre de son au caisson de basses dans l’ordre suivant.

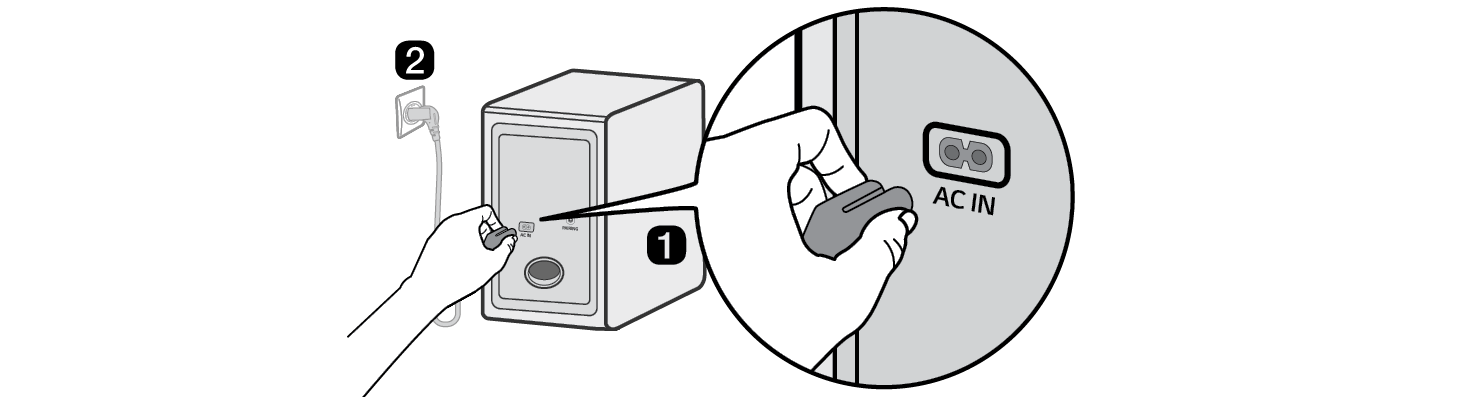

a Brancher le câble d’alimentation au caisson de basses sans fil.
b Brancher le câble d’alimentation connecté au caisson de basses sans fil à une prise murale.

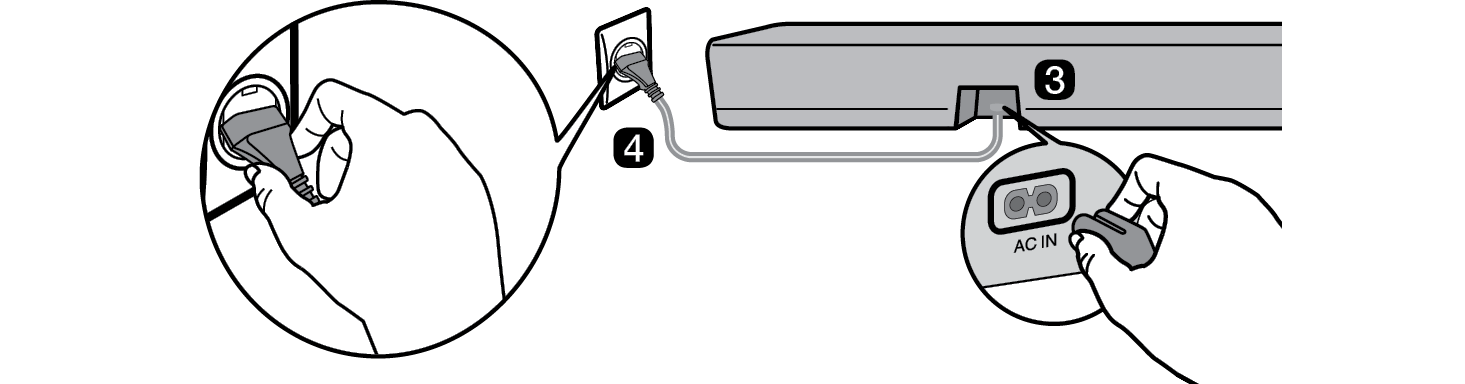

c Brancher le câble d’alimentation à la barre de son.
d Brancher le câble d’alimentation connecté à la barre de son dans une prise murale.
e Appuyer sur le bouton Marche/Arrêt de la barre de son pour l’activer.

f Une fois la connexion automatiquement établie, vous verrez la LED du caisson de basses sans fil s’allumer en vert.

Vérifier la connexion avec la LED du caisson de basses sans fil

Vous pouvez contrôler le statut de connexion en observant le voyant LED du caisson de basses sans fil.

Couleur de la LED	Statut
Clignotement en vert	Connexion en cours
Vert	Correctement connecté
Rouge	Mauvaise connexion, ou caisson de basses mis en veille
Éteint	Le câble d’alimentation n’est pas connecté.

Connexion manuelle du caisson de basses sans fil

Si une LED rouge s’allume sur le caisson de basses sans fil, cela signifie que la barre de son n’est pas connectée au caisson de basses. Dans ce cas, les connecter dans l’ordre suivant.

a Appuyer sur le bouton Marche/Arrêt de la barre de son pour la désactiver.

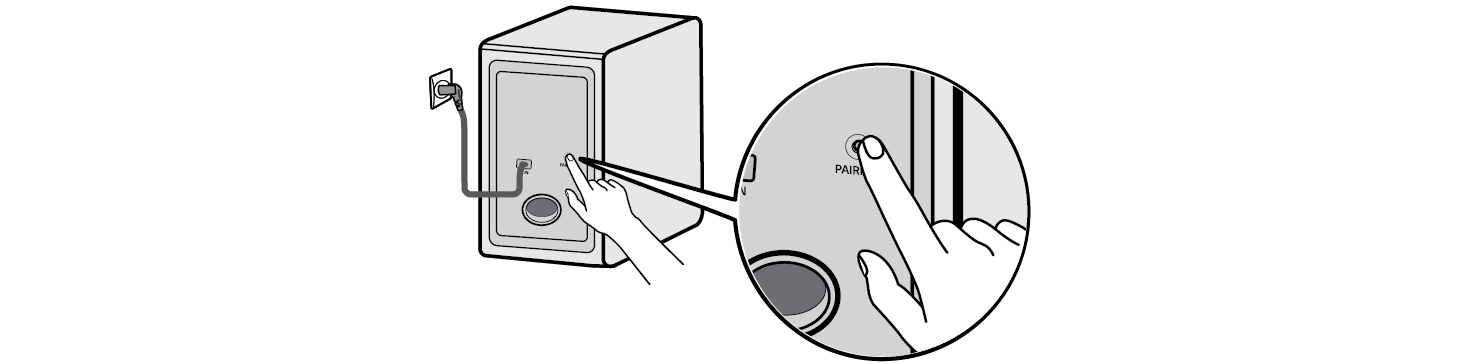

b Appuyer sur le bouton PAIRING au dos du caisson de basses sans fil. Vérifier si la LED du caisson de basses clignote en vert. Si une LED est toujours en rouge sur le caisson de basses sans fil, maintenir de nouveau enfoncé le bouton au dos du caisson de basses.

c Appuyer sur le bouton Marche/Arrêt de la barre de son pour l’activer.
d Une fois la connexion établie, vous verrez la lumière LED du caisson de basses sans fil s’allumer en vert.

Remarque

Installer la barre de son aussi près que possible du caisson de basses sans fil. Plus la distance est proche entre la barre de son et le caisson de basses sans fil, plus la qualité du son sera meilleure.
Vérifier l’absence d’obstacles entre la barre de son et le caisson de basses sans fil.

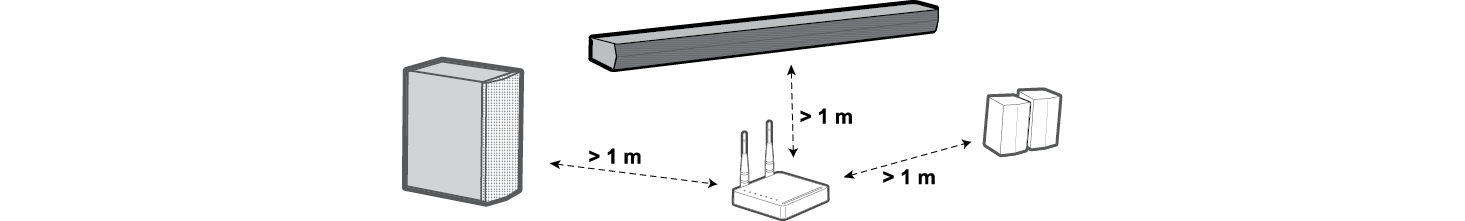

Pour éviter les interférences des équipements sans fil, maintenir une distance d’au moins 1 m entre la barre de son ou le caisson de basses sans fil avec des appareils générant de fortes ondes électromagnétiques (par ex. routeurs sans fil, fours microondes, etc.).

Connexion des haut-parleurs arrière

Connexion automatique

Après avoir achevé l’installation, les haut-parleurs arrière seront automatiquement connectés à la barre de son. Connecter la barre de son aux haut-parleurs arrière dans l’ordre suivant.

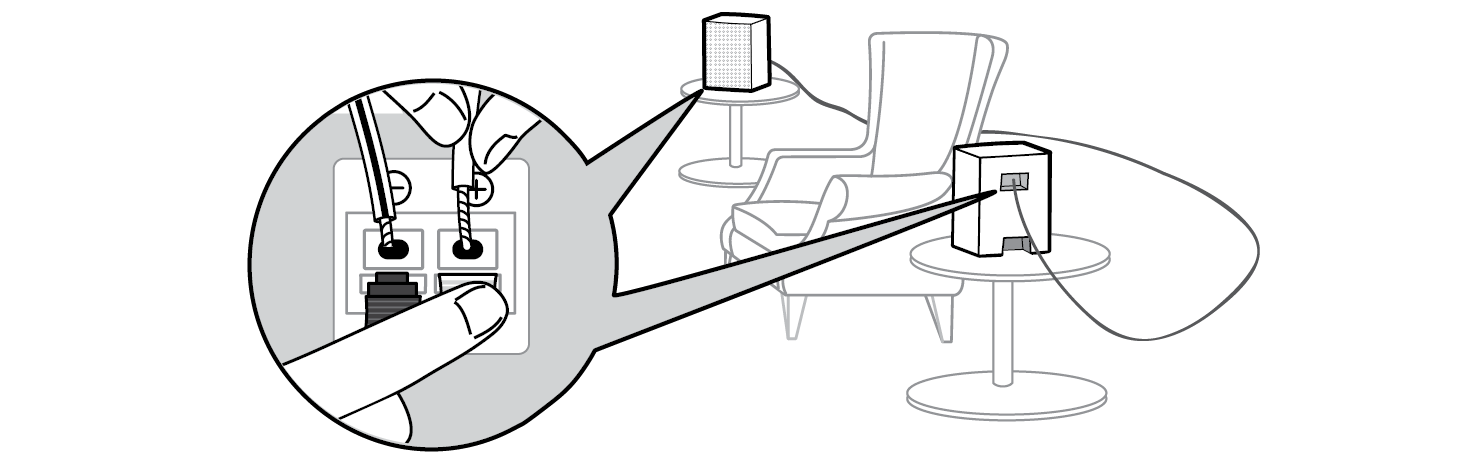

a Connecter les câbles du haut-parleur aux bornes correspondantes sur les haut-parleurs arrière (gauche, droit). Connecter le câble rayé noir à la borne négative et l’autre câble à la borne positive.

b Brancher le câble d’alimentation dans le haut-parleur arrière.
c Brancher le câble d’alimentation connecté au haut-parleur arrière dans une prise murale.
d Appuyer sur le bouton Marche/Arrêt de la barre de son pour l’activer.
e Une fois la connexion automatiquement établie, la LED du haut-parleur arrière s’allume en vert.

Remarque

Utiliser uniquement les haut-parleurs fournis avec le produit. L’utilisation d’autres haut-parleurs pourrait provoquer un dysfonctionnement.
Connecter les câbles du haut-parleur aux bornes correspondantes. Connecter le câble positif à la borne positive et le câble négatif à la borne négative. Un câble mal connecté déformerait le son ou ne produirait aucune basse.
Connecter le produit aux enceintes et câbles fournis au moment de l’achat du produit.
En cas de connexion du produit à des enceintes et câbles autres que ceux fournis au moment de l’achat du produit, il peut exister une détérioration de la qualité du son ou un dysfonctionnement de l’enceinte.
Pour connecter les enceintes au produit, ne connecter qu’une enceinte au port de sortie correspondant aux enceintes.
En cas de connexion de plusieurs enceintes à un seul port de sortie, cela peut entraîner un dysfonctionnement du produit ou de l’enceinte.

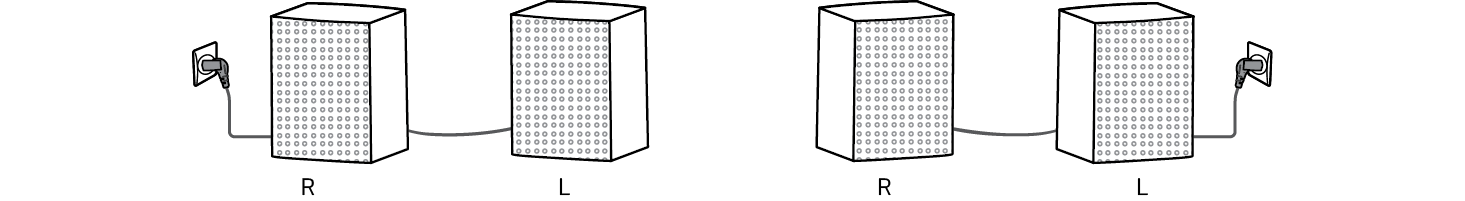

Si la position de la fiche d’alimentation est différente pendant l’installation des haut-parleurs arrière, il est possible de changer la position du canal G/D du haut-parleur arrière au travers de l’application LG ThinQ.

Vérifier le statut de connexion avec la couleur de la LED

Il est possible de vérifier le statut de connexion à l’aide du voyant LED sur le haut-parleur arrière.

Couleur de la LED	Statut
Clignotement en vert	Connexion en cours
Vert	Correctement connecté
Rouge	Mauvaise connexion, ou haut-parleurs arrière en veille
Éteint	Le câble d’alimentation n’est pas connecté.

Connexion manuelle

Si une LED rouge s’allume sur le haut-parleur arrière, cela signifie que la barre de son n’est pas connectée aux haut-parleurs arrière. Dans ce cas, les connecter dans l’ordre suivant.

a Appuyer sur le bouton Marche/Arrêt de la barre de son pour la désactiver.

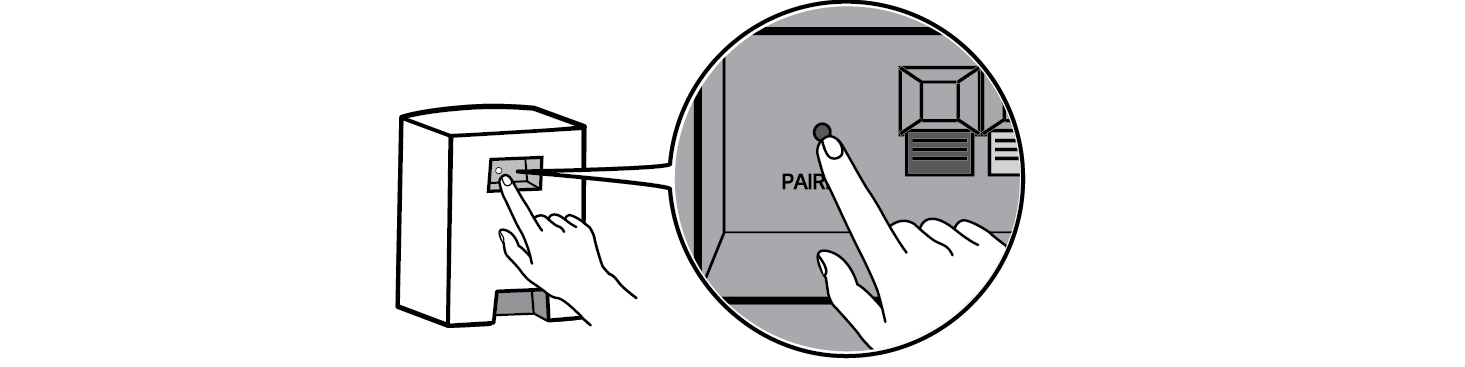

b Appuyer sur le bouton PAIRING au dos du haut-parleur arrière. Vérifier si la LED du haut-parleur arrière clignote en vert.

c Appuyer sur le bouton Marche/Arrêt de la barre de son pour l’activer.
d Une fois la connexion établie, la lumière LED du haut-parleur arrière s’allume en vert.

Remarque

Éloigner les haut-parleurs au moins de 30 cm du téléviseur ou du moniteur.
Pour éviter les interférences des équipements sans fil, maintenir une distance d’au moins 1 m entre la barre de son ou les haut-parleurs arrière avec des appareils générant de fortes ondes électromagnétiques (par ex. routeurs sans fil, fours microondes, etc.).

Organiser les câbles (en option)

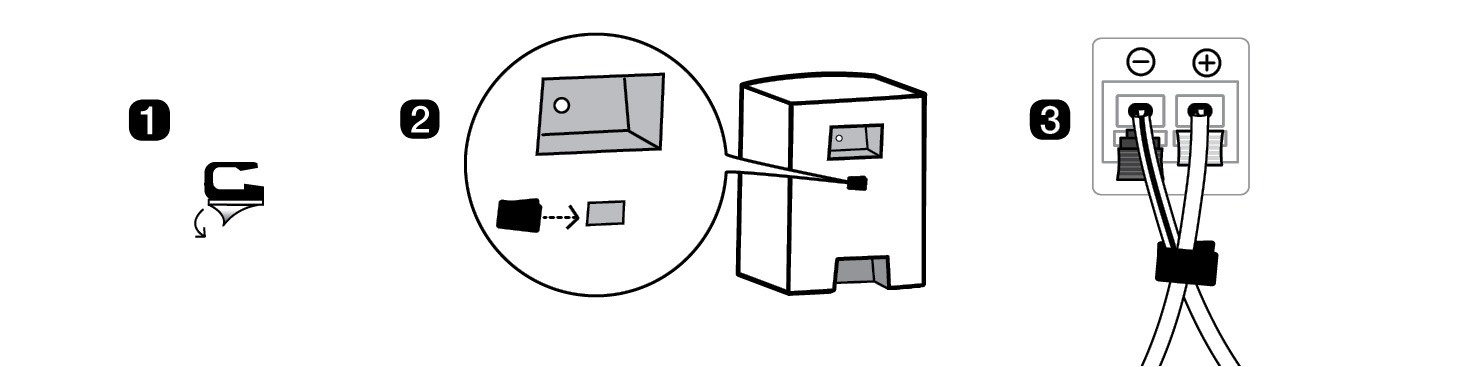

Vous pouvez organiser les câbles de haut-parleur à l’aide de colliers de serrage.

Remarque

Après que toutes les connexions aient été faites, vous pouvez réarranger les câbles comme vous le souhaitez.
