Sound Bar Quick Guide

Montaż urządzenia na ścianie

1. a Wraz z urządzeniem dostarczono szablon do montażu na ścianie.

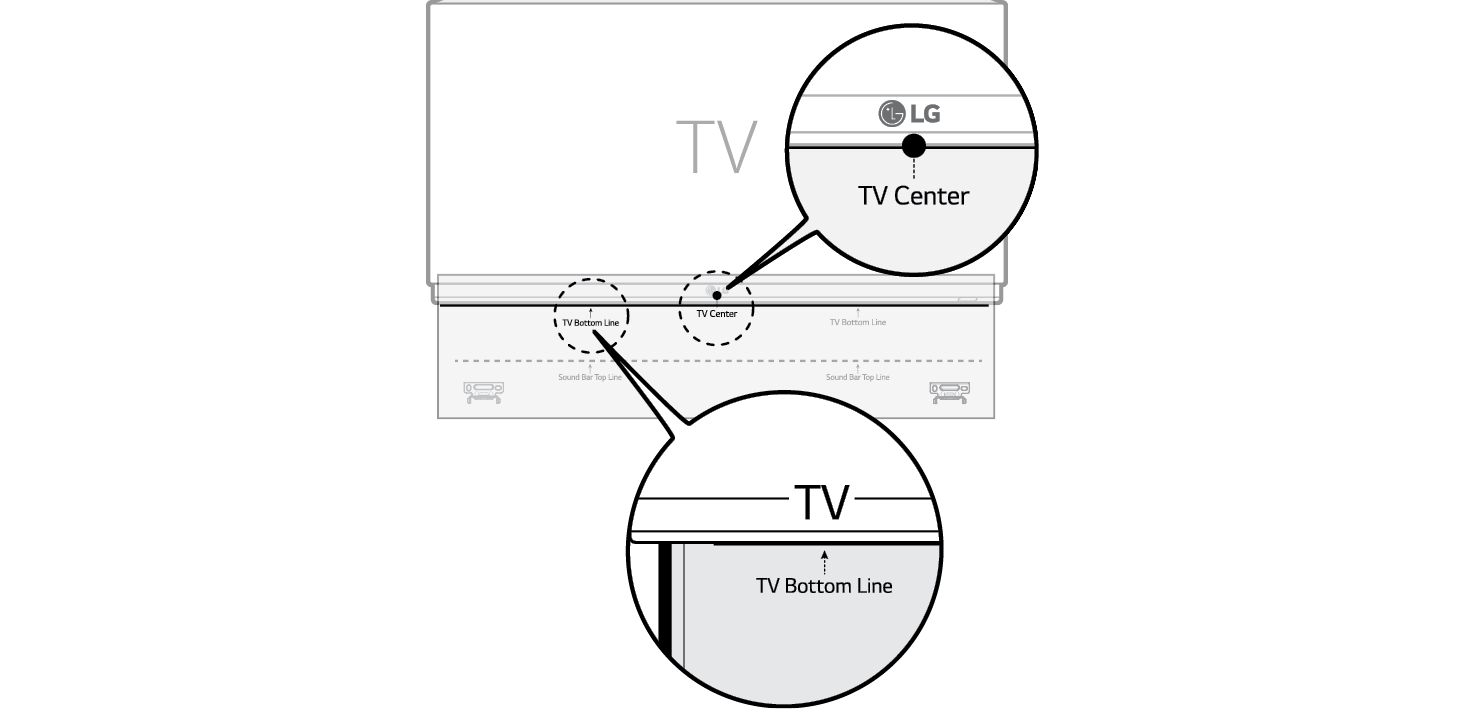

2. b Ustaw „TV Bottom Line” na szablonie montażowym w linii z dolną krawędzią telewizora i zamocuj wspornik do ściany. Ustaw środek telewizora montowanego na ścianie w linii z częścią oznaczoną na szablonie jako „TV Center”.

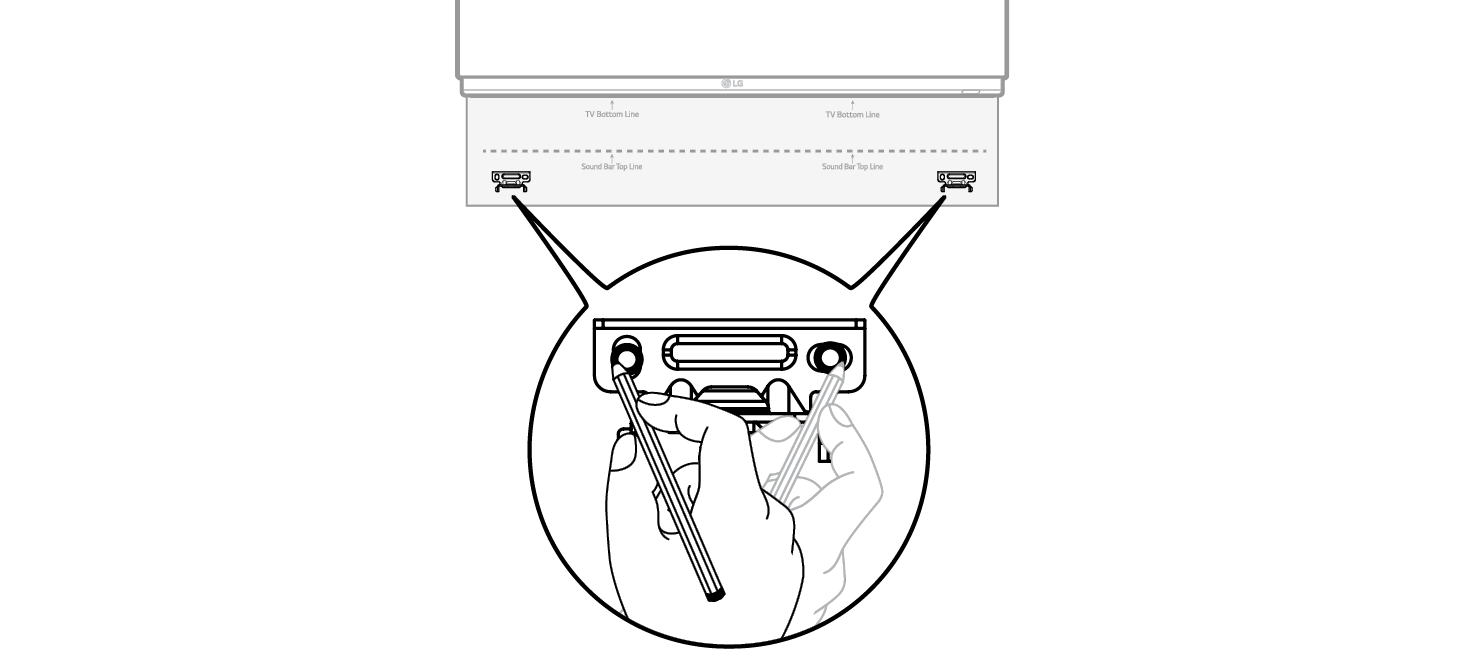

1. c Zaznacz otwory w szablonie w miejscu, w którym zamocowane zostaną wsporniki ścienne.

1. d Wywierć otwory w zaznaczonych miejscach szablonu.
2. e Zdjąć szablon montażowy ze ściany.

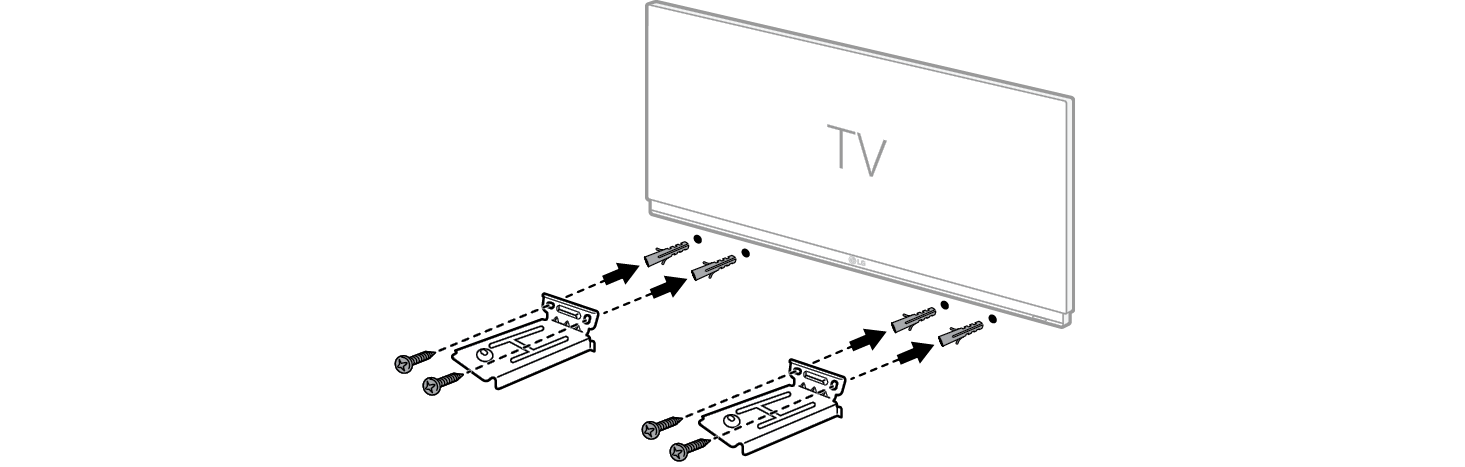

3. f Zamocować wsporniki do ściany używając kołków i śrub.

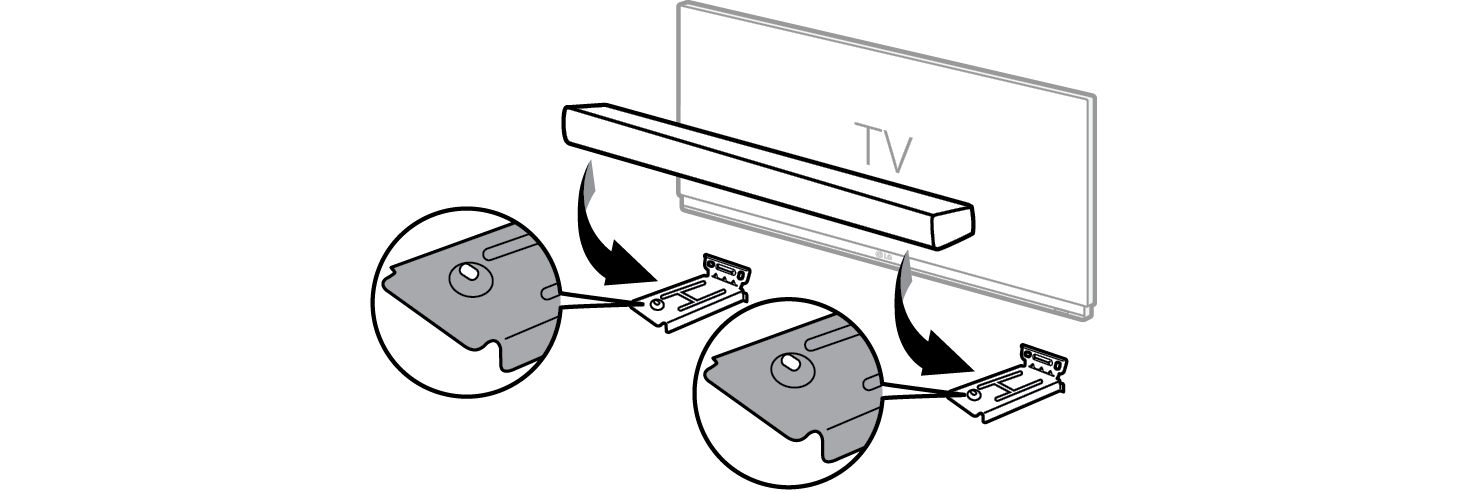

1. g Umieścić urządzenie na wspornikach. Ustawić urządzenie na wspornikach tak, aby otwory u dołu urządzenia były dopasowane do otworów wspornika.

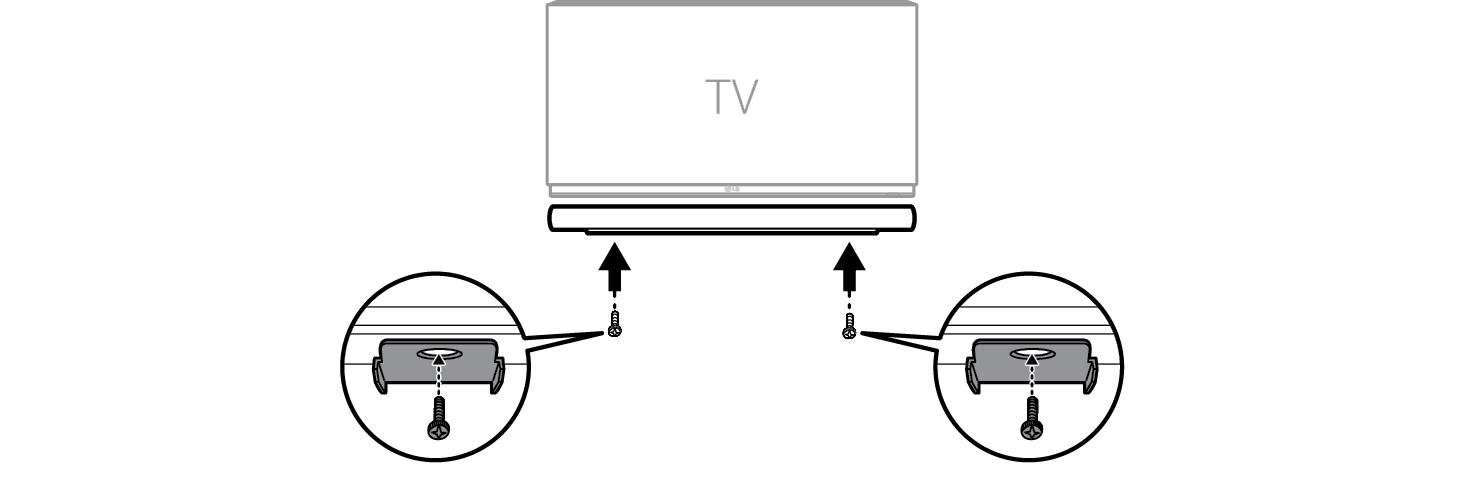

1. h Dołączony śrubami mocno przykręcić urządzenie do wsporników.
