Sound Bar Quick Guide

Instalação e uso do produto

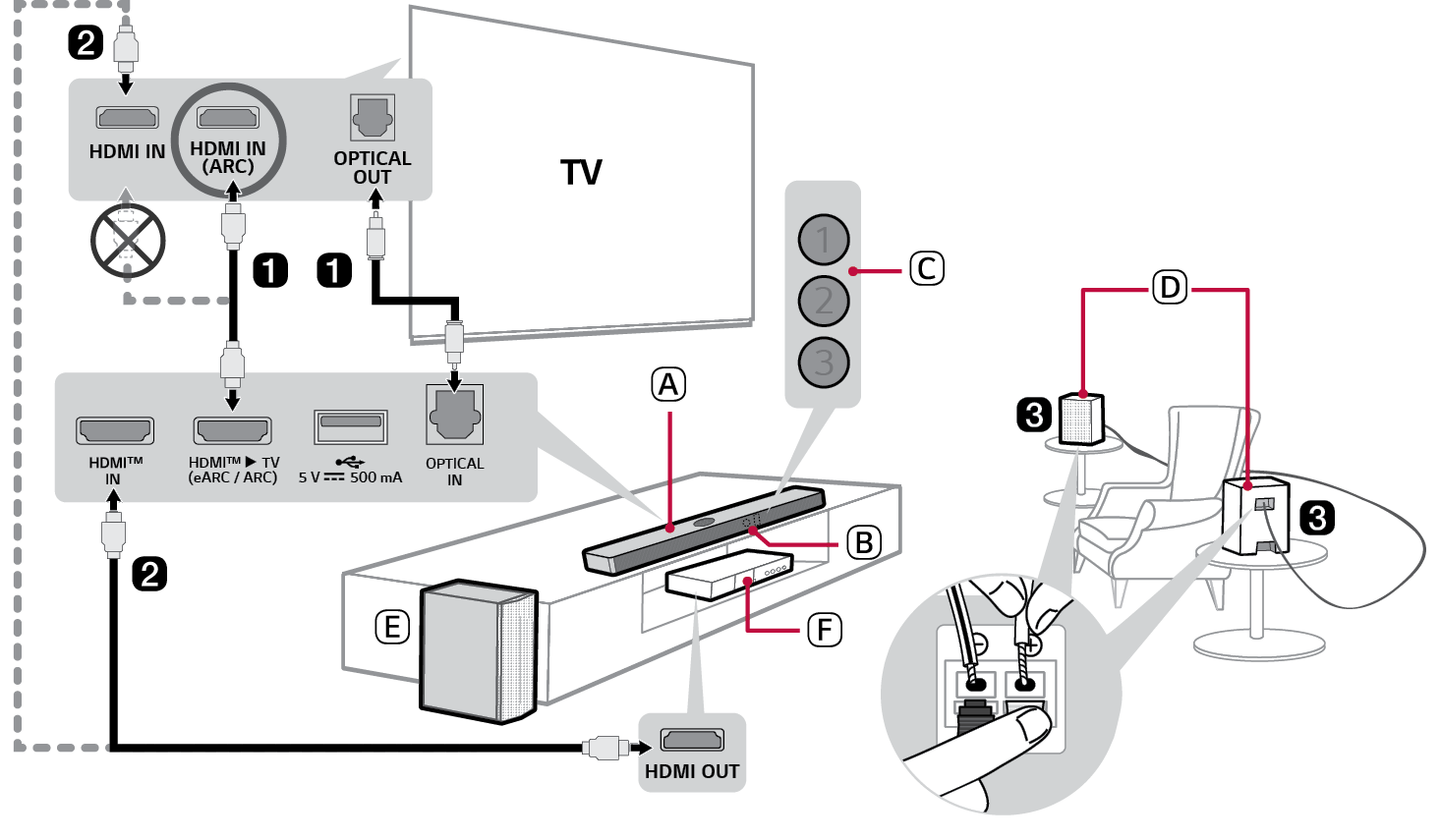

1. a Conecte a barra de som à sua TV por meio de um cabo óptico ou um cabo HDMI.

1. A Barra de som
2. B Receptor do controle remoto
3. C LED de status (ABC)
4. D Alto-falantes traseiros
5. E Subwoofer sem fio - Instale-o próximo a barra de som.
6. F Dispositivo externo - (reprodutor de Blue-ray, console de jogos etc.)

1. b Se estiver usando um dispositivo externo (p. ex. Decodificador de sinais, reprodutor de Blue-ray, console de jogos etc.), conecte-o à barra de som ou a TV por meio de um cabo HDMI.
2. c Conecte a alimentação na seguinte ordem: subwoofer sem fio [ alto-falantes traseiros [ barra de som. Em seguida, ligue a barra de som. Quando a conexão for automaticamente estabelecida com a barra de som, os LEDs no subwoofer sem fio e no alto-falante traseiro ficarão verdes. ([ Veja “Conexão do produto” na página 6.)
3. d Usando o produto com sua TV ([ Veja “Conexão com um cabo óptico”, “Conexão com LG Sound Sync (sem fio)”, “Conexão com um cabo HDMI”, “Conexão de um dispositivo externo via HDMI A” na página 31, 33, 34, 36.)
4. A Pressione o botão Função várias vezes até que o LED1 fique branco. Se você estiver usando um dispositivo externo conectado a HDMI™ IN na barra de som, pressione o botão Função várias vezes até que o LED1 fique na cor amarelo-ouro.
5. B Nas configurações de sua TV, defina o alto-falante de saída para [HDMI ARC], [Óptico] ou [Alto-falante externo].
6. e Conexão do produto ao smartphone via Bluetooth ([ Veja “Conexão via Bluetooth” na página 40.)
7. A Toque no botão Configurações em seu smartphone e selecione Bluetooth. Ative a função Bluetooth. ( Desativado > Ativado)
8. B Pressione o botão Emparelhamento com Bluetooth. Após alguns instantes, o LED1 e o LED2 piscarão na cor branca.
9. C Pesquise e toque no produto em seu smartphone. O produto será exibido como “LG S70TR(XX)”.
10. D Quando o produto estiver conectado ao smartphone via Bluetooth, o LED1 e o LED2 ficarão na cor branca.
11. f Conexão do aplicativo LG ThinQ ([ Veja “Conectando o produto via aplicativo LG ThinQ” na página 43.)
12. A Pesquise e instale o aplicativo LG ThinQ no Google Play ou na App Store em seu smartphone.
13. B Para obter mais informações relacionadas a utilização do produto selecione [Ajuda] em [Configurações].

Sumário

Guia rápido da barra de som

2 Instalação e uso do produto

Instalação

6 Conexão do produto

13 Configuração do som surround

Conheça o produto

18 Parte frontal

23 Parte traseira

24 Conheça o controle remoto

Diversas configurações práticas

27 Funções práticas

28 Como alterar as configurações

29 Ajuste de som

30 Função de aviso de voz

Conexão à TV

31 Conexão com um cabo óptico

33 Conexão com LG Sound Sync (sem fio)

34 Conexão com um cabo HDMI

Conexão com um dispositivo externo

36 Conexão com um cabo HDMI

39 Conexão com um cabo óptico

Uso do produto como sistema de áudio

40 Conexão via Bluetooth

43 Conectando o produto via aplicativo LG ThinQ

43 Instalando o aplicativo LG ThinQ e registrando o produto

45 Conexão a um dispositivo de armazenamento USB

Instalação do produto em uma parede

47 Verificação antes da instalação na parede

49 Instalação do produto em uma parede

Precauções de segurança

51 Segurança e regulamentação

54 Prevenção do uso indevido do produto

Antes de informar mau funcionamento do produto

58 Solução de problemas

Anexo

61 Especificações

63 Marcas comerciais registradas e licenças

65 Manuseio do produto
